Orchidea

VANTAIL double

Plaques de plâtre
VERSIONS DISPONIBLES
Orchidea 3D Cartongesso Doppia_14-07-22

Le châssis de la gamme ORCHIDEA pour plaques de plâtre est composé par tôles en acier galvanisé avec une ondulation type « queue d’aronde », ce qui assure une rigidité ainsi qu’une tenue excellente de la structure.

  • Epaisseur cloison finie 100-125 mm
  • Poids maximum de la porte 120 kg
  • Largeur (ouverture de passage) 120–140-160–180-200–220–240 cm
  • Hauteur (ouverture de passage) 203 cm

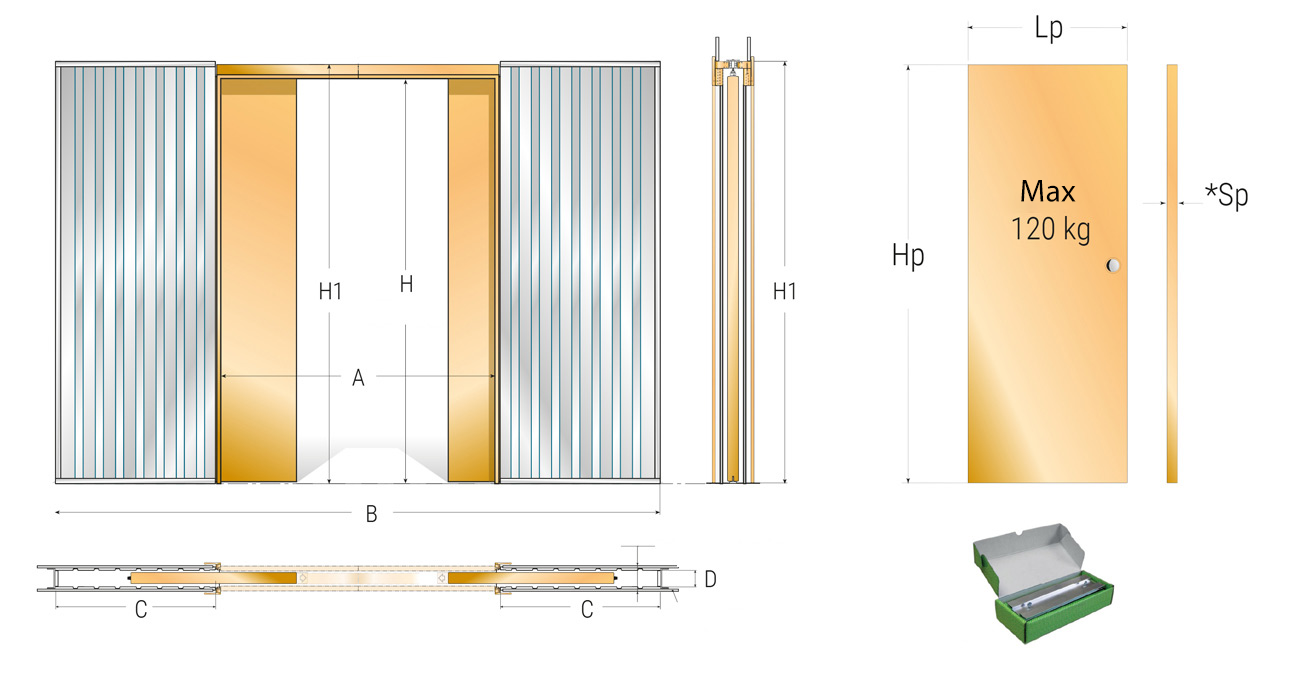

Solution technique : toutes les portes doubles sont constituées de 2 portes simples + un kit vantail double.

Epaisseur cloison finie 100 mm
Ouverture de passage Encombrement châssis Dimensions Caisson Dimensions de la porte
(A x H) cm (B x H1) cm (C x H1) cm (Lp x Hp x Sp) cm
120 x 203 257 x (H+9) 66,3 x 212 63 x 204 x 4,0
140 x 203 297 x (H+9) 76,3 x 212 73 x 204 x 4,0
160 x 203 337 x (H+9) 86,3 x 212 83 x 204 x 4,0
180 x 203 378 x (H+9) 96,3 x 212 93 x 204 x 4,0
200 x 203 418 x (H+9) 106,3 x 212 103 x 204 x 4,0
220 x 203 458 x (H+9) 116,3 x 212 113 x 204 x 4,0
240 x 203 499 x (H+9) 127,3 x 212 123 x 204 x 4,0



Epaisseur cloison finie 125 mm
Ouverture de passage Encombrement châssis Dimensions Caisson Dimensions de la porte
(A x H) cm (B x H1) cm (C x H1) cm (Lp x Hp x Sp) cm
120 x 203 257 x 212 66,3 x 212 63 x 204 x 6,5
140 x 203 297 x 212 76,3 x 212 73 x 204 x 6,5
160 x 203 337 x 212 86,3 x 212 83 x 204 x 6,5
180 x 203 378 x 212 96,3 x 212 93 x 204 x 6,5
200 x 203 418 x 212 106,3 x 212 103 x 204 x 6,5
220 x 203 458 x 212 116,3 x 212 113 x 204 x 6,5
240 x 203 499 x 212 127,3 x 212 123 x 204 x 6,5
