DOPPIA PARETE



con intercapedine ad aria 10+10 mm
parete interna acciaio aisi 316l
parete esterna in acciaio aisi 304
oppure in rame

Serie MAT ARIA Inox e MAT ARIA Rame

Presentazione

Specifica del materiale
Diametro interno (mm)*: 80•100•120•140•160•180•200•230
Diametro esterno (mm)*: 100•120•140•160•180•200•230•250
Parete interna Spessore nominale 0.5mm

Qualità 1.4404 (Acciaio Inox AISI 316L)
Coibentazione Intercapedine ad aria di 10mm, con resistenza termica di parete a 200°C pari ad una conducibilità di aria secca: 0,026 m2K/W (300 K, 100 kPa)
Anello di tenuta Guarnizione profilata ad anello con tre labbra di tenuta di silicone nero rispondente alla UNI EN 14241/1
Rugosità Valore medio 1mm
Informazioni generali
Installazione Interna Si

Esterna SI resiste alla penetrazione dell’acqua piovana
Campi di applicazione Condotti, camini, canali da fumo, collettori e canne fumarie collegati a caldaie ad aria soffiata, atmosferiche, pressurizzate, apparecchi di tipo B, C, condensazione, caminetti, stufe, cappe cucine, forni e condotti di ventilazione
Combustibili ammessi T200 Gas, Gasolio, GPL, Pellet

T600 Gas, Gasolio, GPL, Pellet e Legna
Conservazione In ambienti dove l’atmosfera non sia corrosiva
Garanzia sul prodotto Come da direttiva 99/44/CE
Sostanze pericolose Nessuna
Resistenza gelo – disgelo Soddisfatto UNI EN 1856-1
Contatto accidentale E’ necessario l’utilizzo di schermi protettivi quanto la temperatura superficiale di parete è superiore a 70°C
Stoccaggio Non stoccare il materiale in vicinanze di materiali ferrosi, gli ambienti devono essere asciutti e protetti dagli agenti atmosferici
Limiti di impiego Ambienti come lavanderie, tintorie, pelliccerie, tipografie, saloni di cosmesi o dove ci sia la presenza di vapori alogeni o cromati è sconsigliato l’utilizzo di sistemi fumari in acciaio inox

Caratteristiche

Designazione del prodotto secondo la norma EN 1856-2 Sistema camino
N° della norma EN 1856-1
Livello di temperatura T200
Livello di pressione P1
Resistenza alla condensa W
Resistenza alla corrosione V2
Sp. della parete interna L50050
Resistenza al fuoco da dentro e distanza dai materiali combustibili O (30) M
Designazione del prodotto secondo Norma EN 1856-2: Canale da fumo
N° della norma EN 1856-1
Livello di temperatura T600
Livello di pressione N1
Resistenza alla condensa D
Resistenza alla corrosione V2
Sp. della parete interna L50050
Resistenza al fuoco da dentro e distanza dai materiali combustibili G(600) M
Requisiti di prestazione secondo la designazione
Livello di temperatura T200

T600

 funzionamento con temperatura nominale dei fumi minore di 200°C

funzionamento con temperatura nominale dei fumi minore di 600°C
Livello di pressione P1



N1

 funzionamento com pressione positiva e negativa fino a 200Pa. Perdita ammissibile minore di 0,006 l/m2

funzionamento con pressione positiva e negativa fino a 40Pa. Perdita ammissibile minore di 2,0l/sm2
Resistenza alla condensa W

D

 funzionamento con fumi umidi e secchi

funzionamento con fumi secchi
Resistenza alla corrosione V2 funzionamento con Gas-Gasolio-GPL-Pellet-Legna
Specifica della parete interna L50 1.4404 (Acciaio Inox AISI 316L)
Spessore della parete interna 050 spessore nominale 0,5 mm
Resistemza al fuoco da dentro O

G

 non resiste al fuoco da dentro

resiste al fuoco da dentro
Distanza dai materiali  combustibili (30)

(600)

 (30)=minimo 30mm;

(600)=minimo 600mm;

Installazione

INSTRUZIONI DI INSTALLAZIONE

MAT-installazione

  • Posizionare gli elementi come indicato dalla freccia stampigliata sull’etichetta e riportata sul pezzo.
  • Con utilizzo a T200_P1_W posizionare l’anello di tenuta nell’apposita sede posta nella bicchieraturafemmina.
  • L’anello di tenuta deve essere posizionato con le tre labbra rivolte verso l’interno della tubazione.
  • Per non danneggiare la stessa e per facilitare l’inserimento deve essere utilizzato del talco o del sapone.
  • Nel caso di utilizzo T600_N1_D utilizzare il prodotto senza l’anello di tenuta.
  • Dopo aver innestato i pezzi montare e serrare l’apposita fascetta di bloccaggio ad ogni congiunzione.
  • Rispettare i carichi a compressione e le installazioni non verticali.
  • Evitare ristagni di condensa o fuliggine che potrebbero essere causa di corrosione. Inoltre evitare tratti orizzontali e comunque installare gli elementi con la saldatura longitudinale rivolta verso l’alto (pendenza 3%).



CARATTERISTICHE ESSENZIALI

Resistenza al carico del vento:

  • Distanza tra le staffe a muro: 2 m;
  • Lunghezza libera dall’ultima staffa: 1,5 m.

Resistenza a compressione:

  • Carico massimo elementi lineari: 12m
  • Carico massimo raccordo retto a 90°: 12m
  • Carico massimo supporto camino a muro: 5m

N.B. i valori sopra riportati si riferiscono alla condizione peggiore. Per maggiori informazioni vedi (Tabella Resistenza meccanica)

Resistenza a trazione e flessione (elementi lineari):

  • Carico massimo a trazione (mezzi di connessione degli elementi e dei raccordi del camino): 3m
  • Installazioni non verticali: max. 45°
  • Installazioni non verticali: distanza tra i supporti camino a muro = 2m

Resistenza a trazione e flessione (elementi non lineari):

  • Installazioni non verticali: NPD

MANUTENZIONE SISTEMI FUMARI

Manutenzione programmata effettuata da personale qualificato:

  • Fatte salve diverse disposizioni normative e accordi con gli utenti si consiglia la seguente scadenza di manutenzione:
    • combustibili gassosi: 1 / anno;
    • combustibili liquidi: 1 / 6 mesi;
    • combustibili solidi: 1 / mese.
  • Pulizia mediante scovolo in plastica morbida o spugna del canale da fumo, del vano tecnico per l’adduzione e la ventilazione dei condotti, del raccordo ispezione, del comignolo, verifi ca del libero defl usso dei fumi e dei condensati, ecc.

Componenti

COMPONENTI DEL SISTEMA

ELEMENTO LINEARE DA 1 M

Componente modulare di altezza 995 mm da utilizzare in tratti verticali o sub-orizzontali. Deve essere applicato come indicato dalla freccia stampata sull’etichetta.

Mat-Aria-elemento-lineare

Codice Dn A B C
4810 0080 80 995 40 100
4810 0100 100 995 40 120
4810 0120 120 995 40 140
4810 0140 140 995 40 160
4810 0160 160 995 40 180
4810 0180 180 995 40 200
4810 0200 200 995 40 230
4810 0230 230 995 40 250

ELEMENTO LINEARE DA 0,5 M

Componente modulare di altezza 495 mm da utilizzare in tratti verticali o sub-orizzontali. Deve essere applicato come indicato dalla freccia stampata sull’etichetta.

Codice Dn A B C
4805 0080 80 495 40 100
4805 0100 100 495 40 120
4805 0120 120 495 40 140
4805 0140 140 495 40 160
4805 0160 160 495 40 180
4805 0180 180 495 40 200
4805 0200 200 495 40 230
4805 0230 230 495 40 250

ELEMENTO LINEARE DA 0,25 M

Componente modulare di altezza 245 mm da utilizzare in tratti verticali o sub-orizzontali. Deve essere applicato come indicato dalla freccia stampata sull’etichetta.

Codice Dn A B C
4802 0080 80 245 40 100
4802 0100 100 245 40 120
4802 0120 120 245 40 140
4802 0140 140 245 40 160
4802 0160 160 245 40 180
4802 0180 180 245 40 200
4802 0200 200 245 40 230
4802 0230 230 245 40 250

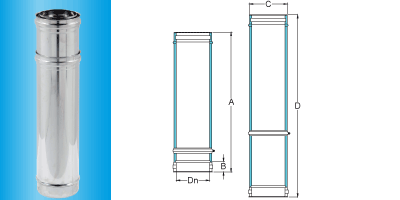

ELEMENTO LINEARE TELESCOPICO DA 0,5 A 0,95

Componente da utilizzare per il completamento di tratti sub-orizzontali dove non vi sia la possibilità di utilizzare un elemento lineare standard a causa di una distanza obbligata. Su tratti verticali è indispensabile utilizzare il supporto camino (art.4567) al di sopra. Designazione prodotto T450 N1 D V2 L50050 G(600).

Mat-Aria-elemento-lineare-telescopico

Codice Dn A B C D
4822 0080 80 550 40 100 900
4822 0100 100 550 40 120 900
4822 0120 120 550 40 140 900
4822 0140 140 550 40 160 900
4822 0160 160 550 40 180 900
4822 0180 180 550 40 200 900
4822 0200 200 550 40 230 900
4822 0230 230 550 40 250 900

CURVA A 30°

Componente che permette di inclinare l’asse verticale del camino, canna fumaria, condotto e del canale da fumo di 30°.

Mat-Aria-curva-30

Codice Dn A B C D
4820 0080 80 187 40 100 50
4820 0100 100 179 40 120 48
4820 0120 120 170 40 140 45
4820 0140 140 187 40 160 50
4820 0160 160 194 40 180 52
4820 0180 180 212 40 200 57
4820 0200 200 194 40 230 52
4820 0230 230 212 40 250 57

CURVA A 45°

Componente che permette di inclinare l’asse verticale del camino, canna fumaria, condotto e del canale da fumo di 45°.

Mat-Aria-curva-45

Codice Dn A B C D
4834 0080 80 159 40 100 48
4834 0100 100 152 40 120 45
4834 0120 120 152 40 140 45
4834 0140 140 152 40 160 45
4834 0160 160 169 40 180 52
4834 0180 180 199 40 200 62
4834 0200 200 169 40 230 52
4834 0230 230 199 40 250 62

RACCORDO A 90° (INNESTO MONO PARETE MASCHIO)

Componente che permette di allacciare a 90° il camino, canna fumaria al canale da fumo. La particolarità di questo elemento è che viene ottenuto tramite estrusione permettendo così di poter saldare in continuo l’innesto maschio mono parete.

Mat-Aria-raccordo-90

Codice Dn A B C D E
4831 0080 80 328 40 100 130 124
4831 0100 100 328 40 120 140 124
4831 0120 120 328 40 140 150 124
4831 0140 140 328 40 160 160 124
4831 0160 160 495 40 180 170 208
4831 0180 180 495 40 200 180 208
4831 0200 200 495 40 230 195 208
4831 0230 230 495 40 250 205 208

RACCORDO A 90° RID. Ø80 (INNESTO MONO PARETE MASCHIO)

Componente che permette di allacciare a 90° il condotto, camino, canna fumaria al canale da fumo con diametro 80 mm. La particolarità di questo elemento è che viene ottenuto tramite estrusione permettendo così di poter saldare in continuo l’innesto maschio.

Mat-Aria-raccordo-90-riduzione



Codice Dn A B C A/2
4839 0080 80 328 40 100 164
4839 0100 100 328 40 120 164
4839 0120 120 328 40 140 164
4839 0140 140 328 40 160 164
4839 0160 160 328 40 180 164
4839 0180 180 328 40 200 164
4839 0200 200 328 40 230 164
4839 0230 230 328 40 250 164

Gocciolatoio

Componente da collocare alla base del camino, la sua particolarità è che viene realizzato tramite imbutitura di un disco piano. Inoltre lo scarico condensa è realizzato in inox, filettato 3/4 pollice e viene fissato tramite saldatura.

Mat-Aria-gocciolatoio

Codice Dn A B
4839 0080 80 79 100
4839 0100 100 82 120
4839 0120 120 87 140
4839 0140 140 91 160
4839 0160 160 95 180
4839 0180 180 98 200
4839 0200 200 95 230
4839 0230 230 109 250

RACCORDO ISPEZIONE CON TAPPO A TENUTA (T600)

Componente necessario per gli interventi di pulizia e manutenzione, da collocare al di sotto degli allacciamenti o in eventuali posizioni prescritte dalla normativa. Idoneo per fumi secchi e in pressione negativa: T600-N1-D.

Mat-Aria-raccordo-ispezione-tappo

Codice Dn A B C A/2
4832 0080 80 328 40 100 164
4832 0100 100 328 40 120 164
4832 0120 120 328 40 140 164
4832 0140 140 328 40 160 164
4832 0160 160 495 40 180 247,5
4832 0180 180 495 40 200 247,5
4832 0200 200 495 40 230 247,5
4832 0230 230 495 40 250 247,5

TESTA CAMINO CONICA

Componente da collocare in sommità, non protegge dalla pioggia, dalla neve e dal vento. Consente di scaricare i fumi senza ostacoli e perdite di carico.

Mat-Aria-testa-camino-conica

Codice Dn A B C
4835 0080 80 165 40 100
4835 0100 100 165 40 120
4835 0120 120 165 40 140
4835 0140 140 165 40 160
4835 0160 160 165 40 180
4835 0180 180 165 40 200
4835 0200 200 165 40 230
4835 0230 230 165 40 250

TESTA CAMINO ANTIVENTO

Componente da collocare alla sommità, protegge dalla neve, pioggia e vento.

Mat-Aria-testa-camino-antivento

Codice Dn A B C D E
4838 0080 80 215 40 100 250 137
4838 0100 100 215 40 120 250 137
4838 0120 120 215 40 140 250 137
4838 0140 140 215 40 160 250 137
4838 0160 160 215 40 180 300 137
4838 0180 180 283 40 200 300 195
4838 0200 200 283 40 230 400 195
4838 0230 230 283 40 250 400 195

TESTA CAMINO CINESE

Componente da collocare in sommità, protegge sufficientemente dalla pioggia e dalla neve.

Mat-Aria-testa-camino-cinese

Codice Dn A B C D E
4837 0080 80 165 40 100 250 216
4837 0100 100 170 40 120 250 216
4837 0120 120 170 40 140 250 216
4837 0140 140 170 40 160 250 216
4837 0160 160 177 40 180 300 276
4837 0180 180 210 40 200 300 335
4837 0200 200 215 40 230 400 335
4837 0230 230 220 40 250 400 396

SUPPORTO CAMINO A MURO REGOLABILE

Componente necessario per il sostegno del sistema

Mat-Aria-supporto-camino-muro-regolabile

Codice Dn A B C D E F G H I
4833 0080 80 160 40 100 202 220 367 262 110 190
4833 0100 100 160 40 120 202 220 367 262 110 190
4833 0120 120 160 40 140 202 220 367 262 110 190
4833 0140 140 160 40 160 202 220 367 262 110 190
4833 0160 160 160 40 180 285 303 492 345 152 232
4833 0180 180 160 40 200 285 303 492 345 152 232
4833 0200 200 160 40 230 285 303 492 345 152 232
4833 0230 230 160 40 250 285 303 492 345 152 232

ELEMENTO CON VITE PER ANALISI PRELIEVO FUMI

Componente utilizzato per l’analisi dei fumi di impianti singoli e collettivi collegati ad apparecchi di Tipo C (UNI 10641/97).

Mat-Aria-elemento-con-vite-analisi-fumi

Codice Dn A B C D
4821 0080 80 245 40 100 122,5
4821 0100 100 245 40 120 122,5
4821 0120 120 245 40 140 122,5
4821 0140 140 245 40 160 122,5
4821 0160 160 245 40 180 122,5
4821 0180 180 245 40 200 122,5
4821 0200 200 245 40 230 122,5
4821 0230 230 245 40 250 122,5

ANELLO DI TENUTA NERO (T200)

Componente necessario per ottenere la tenuta del condotto, camino, canna fumaria e del canale da fumo. Colore nero, conforme alla EN 14241/1 T200 W2 K2.

Mat-Aria-anello-tenuta-nero

Codice Dn A
4021 0080 80 12
4021 0100 100 12
4021 0120 120 12
4021 0140 140 12
4021 0160 160 12
4021 0180 180 12
4021 0200 200 12
4021 0230 230 12

Finiture

Mat-Aria-finitura-rame-grest

TESTA DI MORO OPACO EFFETTO DAMASCATO (RAL 8017)

In caso di temperatura rilevata (sulla parete esterna) superiore a 250° la vernice applicata può esfoliare e staccarsi.
Mat-Aria-finitura-testa-di-moro

FINITURA PARETE ESTERNA TESTA DI MORO OPACO
(RAL 8017)

In caso di temperatura rilevata (sulla parete esterna) superiore a 250° la vernice applicata può esfoliare e staccarsi.
Mat-Aria-finitura-nero-opacco

FINITURA PARETE ESTERNA BLACK

In caso di temperatura rilevata(sulla parete esterna)superiore ai 450°, la vernice applicata può sbiancare.
Mat-Aria-finitura-nero-opacco

FINITURA PARETE ESTERNA BIANCO (RAL 9010)

In caso di temperatura rilevata(sulla parete esterna)superiore ai 250°, la vernice applicata può sbiancare.
ATTRIBUTI PRINCIPALI

MAT ARIA INOX

  • Parete interna in acciaio inox AISI 316L BA spessore 0,5mm;
  • Coibentazione ad aria statica con doppia corona di lana minerale sugli innesti (10+10);
  • Parete esterna in acciaio inox AISI 304 BA spessore 0,5mm.

MAT ARIA RAME

  • Parete interna in acciaio inox AISI 316L BA spessore 0,5mm;
  • Coibentazione ad aria statica con doppia corona di lana minerale sugli innesti (10+10);
  • Parete esterna in Rame.



  • *Completezza di gamma per la serie Mat Aria Inox;
  • Alto potere coibente anche per combustibili solidi (T600°);
  • Ingombri esterni ridotti.
indice categoria
Clear Filters
SERIE MATDP E DP RAME – SISTEMA CAMINO CON SPESSORE COIBENTE 25 + 25 MM
SERIE MATDP E DP RAME – SISTEMA CAMINO CON SPESSORE COIBENTE 25 + 25 MM
SERIE MAT ARIA INOX E RAME – SISTEMA CAMINO CON INTERCAPEDINE AD ARIA 10 + 10 MM
SERIE MAT ARIA INOX E RAME – SISTEMA CAMINO CON INTERCAPEDINE AD ARIA 10 + 10 MM
SERIE PPS INOX ARIA E PPS RAME ARIA
SERIE PPS INOX ARIA E PPS RAME ARIA
ATTRIBUTI PRINCIPALI

MAT ARIA INOX

  • Parete interna in acciaio inox AISI 316L BA spessore 0,5mm;
  • Coibentazione ad aria statica con doppia corona di lana minerale sugli innesti (10+10);
  • Parete esterna in acciaio inox AISI 304 BA spessore 0,5mm.

MAT ARIA RAME

  • Parete interna in acciaio inox AISI 316L BA spessore 0,5mm;
  • Coibentazione ad aria statica con doppia corona di lana minerale sugli innesti (10+10);
  • Parete esterna in Rame.



  • *Completezza di gamma per la serie Mat Aria Inox;
  • Alto potere coibente anche per combustibili solidi (T600°);
  • Ingombri esterni ridotti.

Presentazione

Specifica del materiale
Diametro interno (mm)*: 80•100•120•140•160•180•200•230
Diametro esterno (mm)*: 100•120•140•160•180•200•230•250
Parete interna Spessore nominale 0.5mm

Qualità 1.4404 (Acciaio Inox AISI 316L)
Coibentazione Intercapedine ad aria di 10mm, con resistenza termica di parete a 200°C pari ad una conducibilità di aria secca: 0,026 m2K/W (300 K, 100 kPa)
Anello di tenuta Guarnizione profilata ad anello con tre labbra di tenuta di silicone nero rispondente alla UNI EN 14241/1
Rugosità Valore medio 1mm
Informazioni generali
Installazione Interna Si

Esterna SI resiste alla penetrazione dell’acqua piovana
Campi di applicazione Condotti, camini, canali da fumo, collettori e canne fumarie collegati a caldaie ad aria soffiata, atmosferiche, pressurizzate, apparecchi di tipo B, C, condensazione, caminetti, stufe, cappe cucine, forni e condotti di ventilazione
Combustibili ammessi T200 Gas, Gasolio, GPL, Pellet

T600 Gas, Gasolio, GPL, Pellet e Legna
Conservazione In ambienti dove l’atmosfera non sia corrosiva
Garanzia sul prodotto Come da direttiva 99/44/CE
Sostanze pericolose Nessuna
Resistenza gelo – disgelo Soddisfatto UNI EN 1856-1
Contatto accidentale E’ necessario l’utilizzo di schermi protettivi quanto la temperatura superficiale di parete è superiore a 70°C
Stoccaggio Non stoccare il materiale in vicinanze di materiali ferrosi, gli ambienti devono essere asciutti e protetti dagli agenti atmosferici
Limiti di impiego Ambienti come lavanderie, tintorie, pelliccerie, tipografie, saloni di cosmesi o dove ci sia la presenza di vapori alogeni o cromati è sconsigliato l’utilizzo di sistemi fumari in acciaio inox

Caratteristiche

Designazione del prodotto secondo la norma EN 1856-2 Sistema camino
N° della norma EN 1856-1
Livello di temperatura T200
Livello di pressione P1
Resistenza alla condensa W
Resistenza alla corrosione V2
Sp. della parete interna L50050
Resistenza al fuoco da dentro e distanza dai materiali combustibili O (30) M
Designazione del prodotto secondo Norma EN 1856-2: Canale da fumo
N° della norma EN 1856-1
Livello di temperatura T600
Livello di pressione N1
Resistenza alla condensa D
Resistenza alla corrosione V2
Sp. della parete interna L50050
Resistenza al fuoco da dentro e distanza dai materiali combustibili G(600) M
Requisiti di prestazione secondo la designazione
Livello di temperatura T200

T600

 funzionamento con temperatura nominale dei fumi minore di 200°C

funzionamento con temperatura nominale dei fumi minore di 600°C
Livello di pressione P1



N1

 funzionamento com pressione positiva e negativa fino a 200Pa. Perdita ammissibile minore di 0,006 l/m2

funzionamento con pressione positiva e negativa fino a 40Pa. Perdita ammissibile minore di 2,0l/sm2
Resistenza alla condensa W

D

 funzionamento con fumi umidi e secchi

funzionamento con fumi secchi
Resistenza alla corrosione V2 funzionamento con Gas-Gasolio-GPL-Pellet-Legna
Specifica della parete interna L50 1.4404 (Acciaio Inox AISI 316L)
Spessore della parete interna 050 spessore nominale 0,5 mm
Resistemza al fuoco da dentro O

G

 non resiste al fuoco da dentro

resiste al fuoco da dentro
Distanza dai materiali  combustibili (30)

(600)

 (30)=minimo 30mm;

(600)=minimo 600mm;

Installazione

INSTRUZIONI DI INSTALLAZIONE

MAT-installazione

  • Posizionare gli elementi come indicato dalla freccia stampigliata sull’etichetta e riportata sul pezzo.
  • Con utilizzo a T200_P1_W posizionare l’anello di tenuta nell’apposita sede posta nella bicchieraturafemmina.
  • L’anello di tenuta deve essere posizionato con le tre labbra rivolte verso l’interno della tubazione.
  • Per non danneggiare la stessa e per facilitare l’inserimento deve essere utilizzato del talco o del sapone.
  • Nel caso di utilizzo T600_N1_D utilizzare il prodotto senza l’anello di tenuta.
  • Dopo aver innestato i pezzi montare e serrare l’apposita fascetta di bloccaggio ad ogni congiunzione.
  • Rispettare i carichi a compressione e le installazioni non verticali.
  • Evitare ristagni di condensa o fuliggine che potrebbero essere causa di corrosione. Inoltre evitare tratti orizzontali e comunque installare gli elementi con la saldatura longitudinale rivolta verso l’alto (pendenza 3%).



CARATTERISTICHE ESSENZIALI

Resistenza al carico del vento:

  • Distanza tra le staffe a muro: 2 m;
  • Lunghezza libera dall’ultima staffa: 1,5 m.

Resistenza a compressione:

  • Carico massimo elementi lineari: 12m
  • Carico massimo raccordo retto a 90°: 12m
  • Carico massimo supporto camino a muro: 5m

N.B. i valori sopra riportati si riferiscono alla condizione peggiore. Per maggiori informazioni vedi (Tabella Resistenza meccanica)

Resistenza a trazione e flessione (elementi lineari):

  • Carico massimo a trazione (mezzi di connessione degli elementi e dei raccordi del camino): 3m
  • Installazioni non verticali: max. 45°
  • Installazioni non verticali: distanza tra i supporti camino a muro = 2m

Resistenza a trazione e flessione (elementi non lineari):

  • Installazioni non verticali: NPD

MANUTENZIONE SISTEMI FUMARI

Manutenzione programmata effettuata da personale qualificato:

  • Fatte salve diverse disposizioni normative e accordi con gli utenti si consiglia la seguente scadenza di manutenzione:
    • combustibili gassosi: 1 / anno;
    • combustibili liquidi: 1 / 6 mesi;
    • combustibili solidi: 1 / mese.
  • Pulizia mediante scovolo in plastica morbida o spugna del canale da fumo, del vano tecnico per l’adduzione e la ventilazione dei condotti, del raccordo ispezione, del comignolo, verifi ca del libero defl usso dei fumi e dei condensati, ecc.

Componenti

COMPONENTI DEL SISTEMA

ELEMENTO LINEARE DA 1 M

Componente modulare di altezza 995 mm da utilizzare in tratti verticali o sub-orizzontali. Deve essere applicato come indicato dalla freccia stampata sull’etichetta.

Mat-Aria-elemento-lineare

Codice Dn A B C
4810 0080 80 995 40 100
4810 0100 100 995 40 120
4810 0120 120 995 40 140
4810 0140 140 995 40 160
4810 0160 160 995 40 180
4810 0180 180 995 40 200
4810 0200 200 995 40 230
4810 0230 230 995 40 250

ELEMENTO LINEARE DA 0,5 M

Componente modulare di altezza 495 mm da utilizzare in tratti verticali o sub-orizzontali. Deve essere applicato come indicato dalla freccia stampata sull’etichetta.

Codice Dn A B C
4805 0080 80 495 40 100
4805 0100 100 495 40 120
4805 0120 120 495 40 140
4805 0140 140 495 40 160
4805 0160 160 495 40 180
4805 0180 180 495 40 200
4805 0200 200 495 40 230
4805 0230 230 495 40 250

ELEMENTO LINEARE DA 0,25 M

Componente modulare di altezza 245 mm da utilizzare in tratti verticali o sub-orizzontali. Deve essere applicato come indicato dalla freccia stampata sull’etichetta.

Codice Dn A B C
4802 0080 80 245 40 100
4802 0100 100 245 40 120
4802 0120 120 245 40 140
4802 0140 140 245 40 160
4802 0160 160 245 40 180
4802 0180 180 245 40 200
4802 0200 200 245 40 230
4802 0230 230 245 40 250

ELEMENTO LINEARE TELESCOPICO DA 0,5 A 0,95

Componente da utilizzare per il completamento di tratti sub-orizzontali dove non vi sia la possibilità di utilizzare un elemento lineare standard a causa di una distanza obbligata. Su tratti verticali è indispensabile utilizzare il supporto camino (art.4567) al di sopra. Designazione prodotto T450 N1 D V2 L50050 G(600).

Mat-Aria-elemento-lineare-telescopico

Codice Dn A B C D
4822 0080 80 550 40 100 900
4822 0100 100 550 40 120 900
4822 0120 120 550 40 140 900
4822 0140 140 550 40 160 900
4822 0160 160 550 40 180 900
4822 0180 180 550 40 200 900
4822 0200 200 550 40 230 900
4822 0230 230 550 40 250 900

CURVA A 30°

Componente che permette di inclinare l’asse verticale del camino, canna fumaria, condotto e del canale da fumo di 30°.

Mat-Aria-curva-30

Codice Dn A B C D
4820 0080 80 187 40 100 50
4820 0100 100 179 40 120 48
4820 0120 120 170 40 140 45
4820 0140 140 187 40 160 50
4820 0160 160 194 40 180 52
4820 0180 180 212 40 200 57
4820 0200 200 194 40 230 52
4820 0230 230 212 40 250 57

CURVA A 45°

Componente che permette di inclinare l’asse verticale del camino, canna fumaria, condotto e del canale da fumo di 45°.

Mat-Aria-curva-45

Codice Dn A B C D
4834 0080 80 159 40 100 48
4834 0100 100 152 40 120 45
4834 0120 120 152 40 140 45
4834 0140 140 152 40 160 45
4834 0160 160 169 40 180 52
4834 0180 180 199 40 200 62
4834 0200 200 169 40 230 52
4834 0230 230 199 40 250 62

RACCORDO A 90° (INNESTO MONO PARETE MASCHIO)

Componente che permette di allacciare a 90° il camino, canna fumaria al canale da fumo. La particolarità di questo elemento è che viene ottenuto tramite estrusione permettendo così di poter saldare in continuo l’innesto maschio mono parete.

Mat-Aria-raccordo-90

Codice Dn A B C D E
4831 0080 80 328 40 100 130 124
4831 0100 100 328 40 120 140 124
4831 0120 120 328 40 140 150 124
4831 0140 140 328 40 160 160 124
4831 0160 160 495 40 180 170 208
4831 0180 180 495 40 200 180 208
4831 0200 200 495 40 230 195 208
4831 0230 230 495 40 250 205 208

RACCORDO A 90° RID. Ø80 (INNESTO MONO PARETE MASCHIO)

Componente che permette di allacciare a 90° il condotto, camino, canna fumaria al canale da fumo con diametro 80 mm. La particolarità di questo elemento è che viene ottenuto tramite estrusione permettendo così di poter saldare in continuo l’innesto maschio.

Mat-Aria-raccordo-90-riduzione



Codice Dn A B C A/2
4839 0080 80 328 40 100 164
4839 0100 100 328 40 120 164
4839 0120 120 328 40 140 164
4839 0140 140 328 40 160 164
4839 0160 160 328 40 180 164
4839 0180 180 328 40 200 164
4839 0200 200 328 40 230 164
4839 0230 230 328 40 250 164

Gocciolatoio

Componente da collocare alla base del camino, la sua particolarità è che viene realizzato tramite imbutitura di un disco piano. Inoltre lo scarico condensa è realizzato in inox, filettato 3/4 pollice e viene fissato tramite saldatura.

Mat-Aria-gocciolatoio

Codice Dn A B
4839 0080 80 79 100
4839 0100 100 82 120
4839 0120 120 87 140
4839 0140 140 91 160
4839 0160 160 95 180
4839 0180 180 98 200
4839 0200 200 95 230
4839 0230 230 109 250

RACCORDO ISPEZIONE CON TAPPO A TENUTA (T600)

Componente necessario per gli interventi di pulizia e manutenzione, da collocare al di sotto degli allacciamenti o in eventuali posizioni prescritte dalla normativa. Idoneo per fumi secchi e in pressione negativa: T600-N1-D.

Mat-Aria-raccordo-ispezione-tappo

Codice Dn A B C A/2
4832 0080 80 328 40 100 164
4832 0100 100 328 40 120 164
4832 0120 120 328 40 140 164
4832 0140 140 328 40 160 164
4832 0160 160 495 40 180 247,5
4832 0180 180 495 40 200 247,5
4832 0200 200 495 40 230 247,5
4832 0230 230 495 40 250 247,5

TESTA CAMINO CONICA

Componente da collocare in sommità, non protegge dalla pioggia, dalla neve e dal vento. Consente di scaricare i fumi senza ostacoli e perdite di carico.

Mat-Aria-testa-camino-conica

Codice Dn A B C
4835 0080 80 165 40 100
4835 0100 100 165 40 120
4835 0120 120 165 40 140
4835 0140 140 165 40 160
4835 0160 160 165 40 180
4835 0180 180 165 40 200
4835 0200 200 165 40 230
4835 0230 230 165 40 250

TESTA CAMINO ANTIVENTO

Componente da collocare alla sommità, protegge dalla neve, pioggia e vento.

Mat-Aria-testa-camino-antivento

Codice Dn A B C D E
4838 0080 80 215 40 100 250 137
4838 0100 100 215 40 120 250 137
4838 0120 120 215 40 140 250 137
4838 0140 140 215 40 160 250 137
4838 0160 160 215 40 180 300 137
4838 0180 180 283 40 200 300 195
4838 0200 200 283 40 230 400 195
4838 0230 230 283 40 250 400 195

TESTA CAMINO CINESE

Componente da collocare in sommità, protegge sufficientemente dalla pioggia e dalla neve.

Mat-Aria-testa-camino-cinese

Codice Dn A B C D E
4837 0080 80 165 40 100 250 216
4837 0100 100 170 40 120 250 216
4837 0120 120 170 40 140 250 216
4837 0140 140 170 40 160 250 216
4837 0160 160 177 40 180 300 276
4837 0180 180 210 40 200 300 335
4837 0200 200 215 40 230 400 335
4837 0230 230 220 40 250 400 396

SUPPORTO CAMINO A MURO REGOLABILE

Componente necessario per il sostegno del sistema

Mat-Aria-supporto-camino-muro-regolabile

Codice Dn A B C D E F G H I
4833 0080 80 160 40 100 202 220 367 262 110 190
4833 0100 100 160 40 120 202 220 367 262 110 190
4833 0120 120 160 40 140 202 220 367 262 110 190
4833 0140 140 160 40 160 202 220 367 262 110 190
4833 0160 160 160 40 180 285 303 492 345 152 232
4833 0180 180 160 40 200 285 303 492 345 152 232
4833 0200 200 160 40 230 285 303 492 345 152 232
4833 0230 230 160 40 250 285 303 492 345 152 232

ELEMENTO CON VITE PER ANALISI PRELIEVO FUMI

Componente utilizzato per l’analisi dei fumi di impianti singoli e collettivi collegati ad apparecchi di Tipo C (UNI 10641/97).

Mat-Aria-elemento-con-vite-analisi-fumi

Codice Dn A B C D
4821 0080 80 245 40 100 122,5
4821 0100 100 245 40 120 122,5
4821 0120 120 245 40 140 122,5
4821 0140 140 245 40 160 122,5
4821 0160 160 245 40 180 122,5
4821 0180 180 245 40 200 122,5
4821 0200 200 245 40 230 122,5
4821 0230 230 245 40 250 122,5

ANELLO DI TENUTA NERO (T200)

Componente necessario per ottenere la tenuta del condotto, camino, canna fumaria e del canale da fumo. Colore nero, conforme alla EN 14241/1 T200 W2 K2.

Mat-Aria-anello-tenuta-nero

Codice Dn A
4021 0080 80 12
4021 0100 100 12
4021 0120 120 12
4021 0140 140 12
4021 0160 160 12
4021 0180 180 12
4021 0200 200 12
4021 0230 230 12

Finiture

Mat-Aria-finitura-rame-grest

TESTA DI MORO OPACO EFFETTO DAMASCATO (RAL 8017)

In caso di temperatura rilevata (sulla parete esterna) superiore a 250° la vernice applicata può esfoliare e staccarsi.
Mat-Aria-finitura-testa-di-moro

FINITURA PARETE ESTERNA TESTA DI MORO OPACO
(RAL 8017)

In caso di temperatura rilevata (sulla parete esterna) superiore a 250° la vernice applicata può esfoliare e staccarsi.
Mat-Aria-finitura-nero-opacco

FINITURA PARETE ESTERNA BLACK

In caso di temperatura rilevata(sulla parete esterna)superiore ai 450°, la vernice applicata può sbiancare.
Mat-Aria-finitura-nero-opacco

FINITURA PARETE ESTERNA BIANCO (RAL 9010)

In caso di temperatura rilevata(sulla parete esterna)superiore ai 250°, la vernice applicata può sbiancare.
Clear Filters
SERIE MATDP E DP RAME – SISTEMA CAMINO CON SPESSORE COIBENTE 25 + 25 MM
SERIE MATDP E DP RAME – SISTEMA CAMINO CON SPESSORE COIBENTE 25 + 25 MM
SERIE MAT ARIA INOX E RAME – SISTEMA CAMINO CON INTERCAPEDINE AD ARIA 10 + 10 MM
SERIE MAT ARIA INOX E RAME – SISTEMA CAMINO CON INTERCAPEDINE AD ARIA 10 + 10 MM
SERIE PPS INOX ARIA E PPS RAME ARIA
SERIE PPS INOX ARIA E PPS RAME ARIA
Precedente
Successivo

Made by Quantik 🚀

Lasciaci il tuo numero di telefono. Ti chiameremo non appena un operatore sarà disponibile.







    Lasciaci il tuo numero di telefono. Ti chiameremo non appena un operatore sarà disponibile.
