LINEA ECOPLUS

ANTA DOPPIA

(n. 2 ante singole + kit anta doppia)
Per Laterizio
INDICE CATEGORIA
ECO-PLUS-orchidea_anta_doppia-DEF-in-ALTA

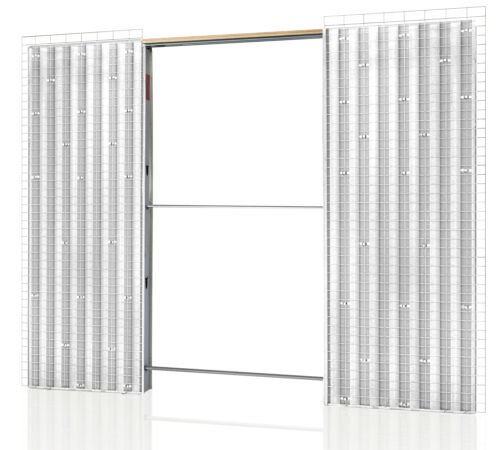

Orchidea Eco Plus è un controtelaio innovativo che ti viene consegnato già completo di rinzaffo. La speciale rinzaffatura ad alta permeabilità consente di realizzare un intonaco di finitura immediato a tutto in un solo passaggio, tutto a tempo di record, non devi tornare una seconda volta sul cantiere.

I telai della linea Orchidea Eco Plus per laterizio sono costituiti da pannelli di acciaio zincato con passivazione easy-film top quality, profilati con grecatura a coda di rondine, che conferisce massima rigidezza e permette all’intonaco di aderire perfettamente.

Il fissaggio della monorete con clips: oltre a facilitare la messa in posa del telaio evita l’insorgere di fenomeni di corrosione o ruggine ai danni dell’intonaco. Dopo il fissaggio della monorete con clips non è più necessario utilizzare, in fase di intonacatura, nessuna rete aggiuntiva, in quanto la monorete avvolge il muro in un corpo unico.

  • spessore parete finita 90–105-125-145 mm
  • peso massimo della porta 120 kg
  • larghezza (luce netta di passaggio) 60-70-80-90-100-110-120 cm
  • altezza (luce netta di passaggio) 200/210 cm
  • spessore parete finita 90–105–125-145 mm
  • peso massimo della porta 120 kg
  • larghezza (luce netta di passaggio) 120-140-160-180-200-220-240 cm
  • altezza (luce netta di passaggio) 200/210 cm

Soluzione tecnica: tutte le ante doppie sono composte da 2 ante singole + kit anta doppia.

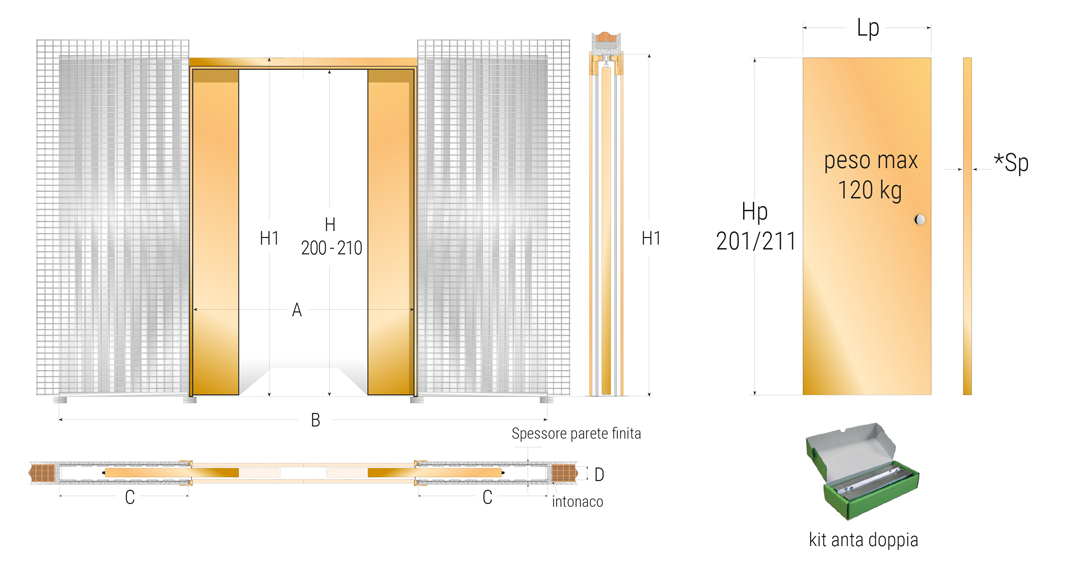

SPESSORE PARETE 90 mm
Luce passaggio Ingombro Controtelaio Dim. Cad. Cassonetto Sede Interna Pannello Porta Cad.
(A x H) cm (B x H1) cm (C x H1) cm D cm (Lp x Hp x Sp) cm
120 x (H) 257 x (H+9) 66,3 x (H+9) 5,5 61,5 x (Hp) x 4,0
140 x (H) 297 x (H+9) 76,3 x (H+9) 5,5 71,5 x (Hp) x 4,0
160 x (H) 337 x (H+9) 86,3 x (H+9) 5,5 81,5 x (Hp) x 4,0
180 x (H) 378 x (H+9) 96,3 x (H+9) 5,5 91,5 x (Hp) x 4,0
200 x (H) 418 x (H+9) 106,3 x (H+9) 5,5 101,5 x (Hp) x 4,0
220 x (H) 458 x (H+9) 117,3 x (H+9) 5,5 111,5 x (Hp) x 4,0
240 x (H) 499 x (H+9) 127,3 x (H+9) 5,5 121,5 x (Hp) x 4,0
SPESSORE PARETE 105 mm
Luce Passaggio Ingombro Controtelaio Dimens. Cad. Cassonetto Sede Interna Pannello Porta Cad.
(A x H) cm (B x H1) cm (C x H1) cm D cm (Lp x Hp x Sp) cm
120 x (H) 257 x (H+9) 66,3 x (H+9) 7,0 61,5 x (Hp) x 5,5
140 x (H) 297 x (H+9) 76,3 x (H+9) 7,0 71,5 x (Hp) x 5,5
150 x (H) 307 x (H+9) 81,3 x (H+9) 7,0 76,5 x (Hp) x 5,5
160 x (H) 337 x (H+9) 86,3 x (H+9) 7,0 81,5 x (Hp) x 5,5
180 x (H) 378 x (H+9) 96,3 x (H+9) 7,0 91,5 x (Hp) x 5,5
200 x (H) 418 x (H+9) 106,3 x (H+9) 7,0 101,5 x (Hp) x 5,5
220 x (H) 458 x (H+9) 117,3 x (H+9) 7,0 111,5 x (Hp) x 5,5
240 x (H) 499 x (H+9) 127,3 x (H+9) 7,0 121,5 x (Hp) x 5,5
SPESSORE PARETE 125 mm
Luce Passaggio Ingombro Controtelaio Dimens. Cad. Cassonetto Sede Interna Pannello Porta Cad.
(A x H) cm (B x H1) cm (C x H1) cm D cm (Lp x Hp x Sp) cm
120 x (H) 257 x (H+9) 66,3 x (H+9) 8,0 61,5 x (Hp) x 6,5
140 x (H) 297 x (H+9) 76,3 x (H+9) 8,0 71,5 x (Hp) x 6,5
160 x (H) 337 x (H+9) 86,3 x (H+9) 8,0 81,5 x (Hp) x 6,5
180 x (H) 378 x (H+9) 96,3 x (H+9) 8,0 91,5 x (Hp) x 6,5
200 x (H) 418 x (H+9) 106,3 x (H+9) 8,0 101,5 x (Hp) x 6,5
220 x (H) 458 x (H+9) 117,3 x (H+9) 8,0 111,5 x (Hp) x 6,5
240 x (H) 499 x (H+9) 127,3 x (H+9) 8,0 121,5 x (Hp) x 6,5
SPESSORE PARETE 145 mm
Luce Passaggio Ingombro Controtelaio Dimens. Cad. Cassonetto Sede Interna Pannello Porta Cad.
(A x H) cm (B x H1) cm (C x H1) cm D cm (Lp x Hp x Sp) cm
120 x (H) 257 x (H+9) 66,3 x (H+9) 11,0 61,5 x (Hp) x 9,0
140 x (H) 297 x (H+9) 76,3 x (H+9) 11,0 71,5 x (Hp) x 9,0
160 x (H) 337 x (H+9) 86,3 x (H+9) 11,0 81,5 x (Hp) x 9,0
180 x (H) 378 x (H+9) 96,3 x (H+9) 11,0 91,5 x (Hp) x 9,0
200 x (H) 418 x (H+9) 106,3 x (H+9) 11,0 101,5 x (Hp) x 9,0
220 x (H) 459 x (H+9) 117,3 x (H+9) 11,0 111,5 x (Hp) x 9,0
240 x (H) 449 x (H+9) 127,3 x (H+9) 11,0 121,5 x (Hp) x 9,0
