COMPONENTI PER IL SOSTEGNO E IL FISSAGGIO DI CAMINI

Accessori

Presentazione

Gli Accessori Monoparete Linea Eterinox, comprendono  una varia gamma di componenti a completamento dell’installazione del Sistema Fumario, tra cui: collari, copertine conversa, supporti camini, siliconi, placche identificative, ecc.

Collare di Fissaggio con Tassello

Staffa a muro regolabile

Collare a parete regolabile

Cartuccia Silicone (Rosso) termoresistente fino a 300°C

Copertina conversa (da abbinare alle converse)

Conversa in Inox pendente 5°/30° e piana 0°

Mastice refrattario (Nero) Termoresistente fino a a 1.200° C

INSTALLAZIONE DELLA COPERTINA CONVERSA CON RELATIVA CONVERSA IN INOX INCLINATA O PIANA

  • Fase 1:  Sul tratto terminale infilare dall’alto la conversa piana o inclinata e adagiarla sulla copertura.
  • Fase 2:  Avvolgere attorno alla tubazione la copertina conversa serrando le viti e sigillando con del silicon

                              Fase 1                                 Fase 2

fasi-installazione



INSTALLAZIONE DELLA STAFFA A MURO REGOLABILE

La staffa a muro regolabile non è stata progettata con il fine di sostenere il peso degli elementi ma di mantenerli ancorati alla parete.

fermo-1 collare-2 dado-esagonale bullone
Fermo: n° 1pz. Collare: n° 2 pz. Dado D8 esagonale DIN Bullone D.8
L=100 mm DIN933: n°2pz.



Note:

  • Massima distanza tra due staffe a muro reg.: 2m
  • Massima altezza dall’ultima staffa a muro reg.: 1,5m (inox) 1,2m (rame)
  • Regolabilità: da min. 3cm a max. 8cm

N.B. i valori indicati sono riferiti alla staffa chiusa, il rinforzo è disponibile dal diam. 180 al diam. 400



fase-1 fase-2
Fase n°1:
Fissare alla parete il fermo utilizzando appositi tasselli ad espansione (non forniti)		 Fase n°2:
Serrare al fermo i due bulloni in dotazione con gli appositi dadi
fase-3 fase-4
Fase n°1:
Inserire altri due dadi e avvitare fino ad ottenere la quota desiderata. Inserire il primo collare		 Fase n°4:
Appoggiare l’elemento al primo collare. Inserire il secondo collare e serrare con i dadi rimasti

Accessori per monoparete

MENSOLE IN INOX

Componente utilizzato generalmente in abbinamento all’ Elemento uscita a 0° sia mono parete che doppia parete. Può essere utilizzato per sostenere la tubazione in tratti sub-orizzontali.

mensole-inox

Codice Dn A B C
4578 0080 80 125 40 250
4578 0100 100 125 40 250
4578 0120 120 160 40 250
4578 0130 130 160 40 250
4578 0140 140 160 40 250
4578 0150 150 160 40 250
4578 0160 160 160 40 250
4578 0180 180 200 40 333
4578 0200 200 200 40 333
4578 0230 230 200 40 333
4578 0250 250 200 40 333
4578 0300 300 250 40 400
4578 0350 350 250 40 500
4578 0400 400 250 40 500

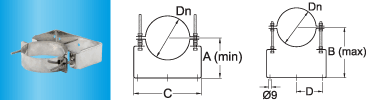

STAFFA A MURO REGOLABILE

Componente utilizzato per ancorare il camino/canna fumaria alla parete. La sua particolarità è quella di poter regolare la distanza dal muro.

staffa-a-muro-regolabile

Codice Dn A B C D
4533 0080 80 75 155 160 57
4533 0100 100 85 165 180 77
4533 0120 120 95 175 210 82
4533 0130 130 100 180 210 82
4533 0140 140 105 185 230 92
4533 0150 150 110 190 230 92
4533 0160 160 115 195 230 92
4533 0180 180 125 205 260 107
4533 0200 200 135 215 280 117
4533 0230 230 150 230 310 132
4533 0250 250 160 240 330 142
4533 0300 300 185 265 380 167
4533 0350 350 210 290 430 192
4533 0400 400 235 315 480 217

COLLARE A PARETE REGOLABILE (OGNI 2 M)

Componente utilizzato per ancorare il camino, canna fumaria e canale da fumo alla parete. La sua particolarità è quella di poter regolare la distanza dal muro.

collare-a-parete-regolabile

Codice Dn A B
4120 0080 80 140 200
4120 0100 100 150 210
4120 0120 120 160 220
4120 0130 130 165 225
4120 0140 140 170 230
4120 0150 150 175 235
4120 0160 160 – –
4120 0180 180 – –
4120 0200 200 – –
4120 0230 230 – –
4120 0250 250 – –
4120 0300 300 – –
4120 0350 350 – –
4120 0400 400 – –

COLLARE DISTANZIATORE

Componente necessario per centrare il condotto all’interno del cavedio/asola tecnica.

collare-distanziatore

Codice Dn A
4521 0080 80 170
4521 0100 100 190
4521 0120 120 210
4521 0130 130 220
4521 0140 140 230
4521 0150 150 240
4521 0160 160 250
4521 0180 180 270
4521 0200 200 290
4521 0230 230 320
4521 0250 250 340
4521 0300 300 390
4521 0350 350 440
4521 0400 400 490

SUPPORTO CAMINO A MURO

Componente necessario per il sostegno del camino/canna fumaria, in mancanza di appoggi in strutture esistenti. Per i valori di autoportanza consultare la scheda ”Tabella resistenza a compressione”.

supporto-camino-muro

Codice Dn A B C A/2
4519 0080 80 250 241 125 125
4519 0100 100 250 241 125 125
4519 0120 120 250 241 125 125
4519 0130 130 250 241 125 125
4519 0140 140 250 241 125 125
4519 0150 150 250 241 125 125
4519 0160 160 250 241 125 125
4519 0180 180 333 320 200 166,5
4519 0200 200 333 320 200 166,5
4519 0230 230 333 320 200 166,5
4519 0250 250 333 320 200 166,5
4519 0300 300 400 320 200 200
4519 0350 350 500 320 200 250
4519 0400 400 500 320 200 250

ANELLO ANCORAGGIO AL VENTO

Componente da utilizzare per controventare il comignolo privo di sostegni di altra natura.

anello-camino-vento

Codice Dn
4532 0080 80
4532 0100 100
4532 0120 120
4532 0130 130
4532 0140 140
4532 0150 150
4532 0160 160
4532 0180 180
4532 0200 200
4532 0230 230
4532 0250 250
4532 0300 300
4532 0350 350
4532 0400 400

TAPPO IN INOX INNESTO FEMMINA

Componente da utilizzare come tappo di chiusura. La bicchieratura femmina permette di chiudere tutti gli innesti maschio. Disponibile anche nella versione bicchierato maschio art. 45130.

tappo-inox-innesto-femmina

Codice Dn A
45131 0080 80 75
45131 0100 100 79
45131 0120 120 82
45131 0130 130 85
45131 0140 140 87
45131 0150 150 89
45131 0160 160 91
45131 0180 180 95
45131 0200 200 98
45131 0230 230 95
45131 0250 250 109
45131 0300 300 107
45131 0350 350 112
45131 0400 400 115

TAPPO PER PRESA DI COMPENSAZIONE

Componente che permette all’aria di entrare nel camino o canna collettiva. Nella colonna C sono espressi in cm2 di sezione libera.

tapo-presa-compensazione

Codice Dn A B C
4544 0080 80 67 40 13
4544 0100 100 71 40 16
4544 0120 120 74 40 29
4544 0130 130 77 40 35
4544 0140 140 79 40 45
4544 0150 150 81 40 48
4544 0160 160 83 40 54
4544 0180 180 87 40 79
4544 0200 200 90 40 99
4544 0230 230 87 40 139
4544 0250 250 101 40 162
4544 0300 300 99 40 241
4544 0350 350 – – –
4544 0400 400 – – –

COPERTINA CONVERSA (DA ABBINARE ALLE CONVERSE)

Componente da utilizzarComponente da utilizzare come scossalina a stringere sulla tubazione. Abbinata alla conversa cod. 4510…. e cod. 4511…. impedisce l’infiltrazione dell’acqua.

copertina-conversa

Codice Dn A B
4512 0080 80 60 170
4512 0100 100 60 190
4512 0120 120 60 210
4512 0130 130 60 220
4512 0140 140 60 230
4512 0150 150 60 240
4512 0160 160 60 250
4512 0180 180 60 320
4512 0200 200 60 320
4512 0230 230 60 320
4512 0250 250 60 370
4512 0300 300 60 420
4512 0350 350 60 480
4512 0400 400 60 520

CONVERSA IN INOX PENDENTE 5°/30°

Componente da utilizzare su tetti in pendenza da 5°a 30°. Abbinato alla copertina conversa cod. 4512….impedisce l’infiltrazione dell’acqua.

conversa-inox-pendente-5-30

Codice Dn A B C D
4511 0080 80 155 120 485 485
4511 0100 100 155 140 485 485
4511 0120 120 155 160 485 485
4511 0130 130 155 160 485 485
4511 0140 140 155 180 485 485
4511 0150 150 155 180 485 485
4511 0160 160 155 200 485 485
4511 0180 180 180 230 485 485
4511 0200 200 180 250 485 485
4511 0230 230 180 270 612 980
4511 0250 250 245 300 612 980
4511 0300 300 245 350 612 980
4511 0350 350 245 400 715 980
4511 0400 400 245 450 715 980

CONVERSA IN INOX PIANA 0°

Componente da utilizzare su tetti piani. Abbinato alla copertina conversa cod. 4512….impedisce l’infiltrazione dell’acqua.

conversa-inox-pendente-5-30

Codice Dn A B C D
4510 0080 80 155 120 485 485
4510 0100 100 155 140 485 485
4510 0120 120 155 160 485 485
4510 0130 130 155 160 485 485
4510 0140 140 155 180 485 485
4510 0150 150 155 180 485 485
4510 0160 160 155 200 485 485
4510 0180 180 180 230 485 485
4510 0200 200 180 250 485 485
4510 0230 230 180 270 485 485
4510 0250 250 245 300 485 485
4510 0300 300 245 350 612 612
4510 0350 350 245 400 612 612
4510 0400 400 245 450 612 612

PIASTRA TERMINALE RACCOGLI CONDENSA

Componente di chiusura che può essere utilizzato come parte terminale della tubazione con la particolarità di scorrere all’interno della stessa.

piastra-terminale-raccogli-condensa

Codice Dn A B C
4110 0080 80 495 78 320
4110 0100 100 495 98 320
4110 0120 120 495 118 320
4110 0130 130 495 128 320
4110 0140 140 495 138 320
4110 0150 150 495 148 485
4110 0160 160 495 158 485
4110 0180 180 495 178 485
4110 0200 200 495 198 485
4110 0230 230 495 228 485
4110 0250 250 495 248 485
4110 0300 300 495 298 485
4110 0350 350 495 348 485
4110 0400 400 495 398 485

TAPPO TONDO A TENUTA

Componente utilizzato come tappo di chiusura a tenuta T200 P1 in un innesto maschio. L’anello di tenuta è conforme alla EN 14241/1. Nella versione art.4592 L’anello di tenuta è sostituito con una molla in acciaio che permette di ottenere una designazione T600 N1.

tappo-tondo-a-tenuta-T200

Codice Dn A B C
4540 0080 80 75 22 88
4540 0100 100 95 22 108
4540 0120 120 115 22 128
4540 0130 130 125 22 138
4540 0140 140 135 22 148
4540 0150 150 145 22 158
4540 0160 160 155 22 168
4540 0180 180 175 22 188
4540 0200 200 195 22 208
4540 0230 230 – – –
4540 0250 250 245 22 258
4540 0300 300 195 22 308
4540 0350 350 – – –
4540 0400 400 – – –

PIASTRA PIANA MONOPARETE DI FINITURA SOLETTA

Componente utilizzato per ripristinare fori di passaggio nei solai o nelle pareti. Non deve essere utilizzato come protezione per eventuali materiali combustibili. Può essere realizzato anche in pendenza e ne consegue che le quote A e D variano in funzione di essa.

piastra-piana-monoparete

Codice Dn A B C D
45390 0080 80 100 200 330 320
45390 0100 100 120 200 330 320
45390 0120 120 140 200 330 320
45390 0130 130 150 200 330 320
45390 0140 140 160 200 330 320
45390 0150 150 170 200 330 485
45390 0160 160 180 200 330 485
45390 0180 180 200 200 330 485
45390 0200 200 220 200 330 485
45390 0230 230 250 200 330 485
45390 0250 250 270 200 330 485
45390 0300 300 320 200 330 485
45390 0350 350 370 200 330 485
45390 0400 400 420 200 330 485
ATTRIBUTI PRINCIPALI
  • Adattabili ad ogni situazione
  • Facili e veloci da montare
  • Sigillanti siliconici per alte temperature
  • Completezza di gamma
indice categoria
Clear Filters
ISOLANTI – COIBENTAZIONI PER CAMINI MONOPARETE IN LANA MINERALE
ISOLANTI – COIBENTAZIONI PER CAMINI MONOPARETE IN LANA MINERALE
SERIE FLEX – FLESSIBILE IN ACCIAIO INOX AISI 316L CON PARETE INTERNA LISCIA
SERIE FLEX – FLESSIBILE IN ACCIAIO INOX AISI 316L CON PARETE INTERNA LISCIA
MONOPARETE ACCIAIO INOX AISI 316L A SEZIONE OVALE
MONOPARETE ACCIAIO INOX AISI 316L A SEZIONE OVALE
ACCESSORI – COMPONENTI PER IL SOSTEGNO E IL FISSAGGIO DI CAMINI
ACCESSORI – COMPONENTI PER IL SOSTEGNO E IL FISSAGGIO DI CAMINI
MONOPARETE ACCIAIO INOX AISI 316L AD INNESTO RAPIDO CON FASCETTA DI BLOCCAGGIO
MONOPARETE ACCIAIO INOX AISI 316L AD INNESTO RAPIDO CON FASCETTA DI BLOCCAGGIO
ATTRIBUTI PRINCIPALI
  • Adattabili ad ogni situazione
  • Facili e veloci da montare
  • Sigillanti siliconici per alte temperature
  • Completezza di gamma

Presentazione

Gli Accessori Monoparete Linea Eterinox, comprendono  una varia gamma di componenti a completamento dell’installazione del Sistema Fumario, tra cui: collari, copertine conversa, supporti camini, siliconi, placche identificative, ecc.

Collare di Fissaggio con Tassello

Staffa a muro regolabile

Collare a parete regolabile

Cartuccia Silicone (Rosso) termoresistente fino a 300°C

Copertina conversa (da abbinare alle converse)

Conversa in Inox pendente 5°/30° e piana 0°

Mastice refrattario (Nero) Termoresistente fino a a 1.200° C

INSTALLAZIONE DELLA COPERTINA CONVERSA CON RELATIVA CONVERSA IN INOX INCLINATA O PIANA

  • Fase 1:  Sul tratto terminale infilare dall’alto la conversa piana o inclinata e adagiarla sulla copertura.
  • Fase 2:  Avvolgere attorno alla tubazione la copertina conversa serrando le viti e sigillando con del silicon

                              Fase 1                                 Fase 2

fasi-installazione



INSTALLAZIONE DELLA STAFFA A MURO REGOLABILE

La staffa a muro regolabile non è stata progettata con il fine di sostenere il peso degli elementi ma di mantenerli ancorati alla parete.

fermo-1 collare-2 dado-esagonale bullone
Fermo: n° 1pz. Collare: n° 2 pz. Dado D8 esagonale DIN Bullone D.8
L=100 mm DIN933: n°2pz.



Note:

  • Massima distanza tra due staffe a muro reg.: 2m
  • Massima altezza dall’ultima staffa a muro reg.: 1,5m (inox) 1,2m (rame)
  • Regolabilità: da min. 3cm a max. 8cm

N.B. i valori indicati sono riferiti alla staffa chiusa, il rinforzo è disponibile dal diam. 180 al diam. 400



fase-1 fase-2
Fase n°1:
Fissare alla parete il fermo utilizzando appositi tasselli ad espansione (non forniti)		 Fase n°2:
Serrare al fermo i due bulloni in dotazione con gli appositi dadi
fase-3 fase-4
Fase n°1:
Inserire altri due dadi e avvitare fino ad ottenere la quota desiderata. Inserire il primo collare		 Fase n°4:
Appoggiare l’elemento al primo collare. Inserire il secondo collare e serrare con i dadi rimasti

Accessori per monoparete

MENSOLE IN INOX

Componente utilizzato generalmente in abbinamento all’ Elemento uscita a 0° sia mono parete che doppia parete. Può essere utilizzato per sostenere la tubazione in tratti sub-orizzontali.

mensole-inox

Codice Dn A B C
4578 0080 80 125 40 250
4578 0100 100 125 40 250
4578 0120 120 160 40 250
4578 0130 130 160 40 250
4578 0140 140 160 40 250
4578 0150 150 160 40 250
4578 0160 160 160 40 250
4578 0180 180 200 40 333
4578 0200 200 200 40 333
4578 0230 230 200 40 333
4578 0250 250 200 40 333
4578 0300 300 250 40 400
4578 0350 350 250 40 500
4578 0400 400 250 40 500

STAFFA A MURO REGOLABILE

Componente utilizzato per ancorare il camino/canna fumaria alla parete. La sua particolarità è quella di poter regolare la distanza dal muro.

staffa-a-muro-regolabile

Codice Dn A B C D
4533 0080 80 75 155 160 57
4533 0100 100 85 165 180 77
4533 0120 120 95 175 210 82
4533 0130 130 100 180 210 82
4533 0140 140 105 185 230 92
4533 0150 150 110 190 230 92
4533 0160 160 115 195 230 92
4533 0180 180 125 205 260 107
4533 0200 200 135 215 280 117
4533 0230 230 150 230 310 132
4533 0250 250 160 240 330 142
4533 0300 300 185 265 380 167
4533 0350 350 210 290 430 192
4533 0400 400 235 315 480 217

COLLARE A PARETE REGOLABILE (OGNI 2 M)

Componente utilizzato per ancorare il camino, canna fumaria e canale da fumo alla parete. La sua particolarità è quella di poter regolare la distanza dal muro.

collare-a-parete-regolabile

Codice Dn A B
4120 0080 80 140 200
4120 0100 100 150 210
4120 0120 120 160 220
4120 0130 130 165 225
4120 0140 140 170 230
4120 0150 150 175 235
4120 0160 160 – –
4120 0180 180 – –
4120 0200 200 – –
4120 0230 230 – –
4120 0250 250 – –
4120 0300 300 – –
4120 0350 350 – –
4120 0400 400 – –

COLLARE DISTANZIATORE

Componente necessario per centrare il condotto all’interno del cavedio/asola tecnica.

collare-distanziatore

Codice Dn A
4521 0080 80 170
4521 0100 100 190
4521 0120 120 210
4521 0130 130 220
4521 0140 140 230
4521 0150 150 240
4521 0160 160 250
4521 0180 180 270
4521 0200 200 290
4521 0230 230 320
4521 0250 250 340
4521 0300 300 390
4521 0350 350 440
4521 0400 400 490

SUPPORTO CAMINO A MURO

Componente necessario per il sostegno del camino/canna fumaria, in mancanza di appoggi in strutture esistenti. Per i valori di autoportanza consultare la scheda ”Tabella resistenza a compressione”.

supporto-camino-muro

Codice Dn A B C A/2
4519 0080 80 250 241 125 125
4519 0100 100 250 241 125 125
4519 0120 120 250 241 125 125
4519 0130 130 250 241 125 125
4519 0140 140 250 241 125 125
4519 0150 150 250 241 125 125
4519 0160 160 250 241 125 125
4519 0180 180 333 320 200 166,5
4519 0200 200 333 320 200 166,5
4519 0230 230 333 320 200 166,5
4519 0250 250 333 320 200 166,5
4519 0300 300 400 320 200 200
4519 0350 350 500 320 200 250
4519 0400 400 500 320 200 250

ANELLO ANCORAGGIO AL VENTO

Componente da utilizzare per controventare il comignolo privo di sostegni di altra natura.

anello-camino-vento

Codice Dn
4532 0080 80
4532 0100 100
4532 0120 120
4532 0130 130
4532 0140 140
4532 0150 150
4532 0160 160
4532 0180 180
4532 0200 200
4532 0230 230
4532 0250 250
4532 0300 300
4532 0350 350
4532 0400 400

TAPPO IN INOX INNESTO FEMMINA

Componente da utilizzare come tappo di chiusura. La bicchieratura femmina permette di chiudere tutti gli innesti maschio. Disponibile anche nella versione bicchierato maschio art. 45130.

tappo-inox-innesto-femmina

Codice Dn A
45131 0080 80 75
45131 0100 100 79
45131 0120 120 82
45131 0130 130 85
45131 0140 140 87
45131 0150 150 89
45131 0160 160 91
45131 0180 180 95
45131 0200 200 98
45131 0230 230 95
45131 0250 250 109
45131 0300 300 107
45131 0350 350 112
45131 0400 400 115

TAPPO PER PRESA DI COMPENSAZIONE

Componente che permette all’aria di entrare nel camino o canna collettiva. Nella colonna C sono espressi in cm2 di sezione libera.

tapo-presa-compensazione

Codice Dn A B C
4544 0080 80 67 40 13
4544 0100 100 71 40 16
4544 0120 120 74 40 29
4544 0130 130 77 40 35
4544 0140 140 79 40 45
4544 0150 150 81 40 48
4544 0160 160 83 40 54
4544 0180 180 87 40 79
4544 0200 200 90 40 99
4544 0230 230 87 40 139
4544 0250 250 101 40 162
4544 0300 300 99 40 241
4544 0350 350 – – –
4544 0400 400 – – –

COPERTINA CONVERSA (DA ABBINARE ALLE CONVERSE)

Componente da utilizzarComponente da utilizzare come scossalina a stringere sulla tubazione. Abbinata alla conversa cod. 4510…. e cod. 4511…. impedisce l’infiltrazione dell’acqua.

copertina-conversa

Codice Dn A B
4512 0080 80 60 170
4512 0100 100 60 190
4512 0120 120 60 210
4512 0130 130 60 220
4512 0140 140 60 230
4512 0150 150 60 240
4512 0160 160 60 250
4512 0180 180 60 320
4512 0200 200 60 320
4512 0230 230 60 320
4512 0250 250 60 370
4512 0300 300 60 420
4512 0350 350 60 480
4512 0400 400 60 520

CONVERSA IN INOX PENDENTE 5°/30°

Componente da utilizzare su tetti in pendenza da 5°a 30°. Abbinato alla copertina conversa cod. 4512….impedisce l’infiltrazione dell’acqua.

conversa-inox-pendente-5-30

Codice Dn A B C D
4511 0080 80 155 120 485 485
4511 0100 100 155 140 485 485
4511 0120 120 155 160 485 485
4511 0130 130 155 160 485 485
4511 0140 140 155 180 485 485
4511 0150 150 155 180 485 485
4511 0160 160 155 200 485 485
4511 0180 180 180 230 485 485
4511 0200 200 180 250 485 485
4511 0230 230 180 270 612 980
4511 0250 250 245 300 612 980
4511 0300 300 245 350 612 980
4511 0350 350 245 400 715 980
4511 0400 400 245 450 715 980

CONVERSA IN INOX PIANA 0°

Componente da utilizzare su tetti piani. Abbinato alla copertina conversa cod. 4512….impedisce l’infiltrazione dell’acqua.

conversa-inox-pendente-5-30

Codice Dn A B C D
4510 0080 80 155 120 485 485
4510 0100 100 155 140 485 485
4510 0120 120 155 160 485 485
4510 0130 130 155 160 485 485
4510 0140 140 155 180 485 485
4510 0150 150 155 180 485 485
4510 0160 160 155 200 485 485
4510 0180 180 180 230 485 485
4510 0200 200 180 250 485 485
4510 0230 230 180 270 485 485
4510 0250 250 245 300 485 485
4510 0300 300 245 350 612 612
4510 0350 350 245 400 612 612
4510 0400 400 245 450 612 612

PIASTRA TERMINALE RACCOGLI CONDENSA

Componente di chiusura che può essere utilizzato come parte terminale della tubazione con la particolarità di scorrere all’interno della stessa.

piastra-terminale-raccogli-condensa

Codice Dn A B C
4110 0080 80 495 78 320
4110 0100 100 495 98 320
4110 0120 120 495 118 320
4110 0130 130 495 128 320
4110 0140 140 495 138 320
4110 0150 150 495 148 485
4110 0160 160 495 158 485
4110 0180 180 495 178 485
4110 0200 200 495 198 485
4110 0230 230 495 228 485
4110 0250 250 495 248 485
4110 0300 300 495 298 485
4110 0350 350 495 348 485
4110 0400 400 495 398 485

TAPPO TONDO A TENUTA

Componente utilizzato come tappo di chiusura a tenuta T200 P1 in un innesto maschio. L’anello di tenuta è conforme alla EN 14241/1. Nella versione art.4592 L’anello di tenuta è sostituito con una molla in acciaio che permette di ottenere una designazione T600 N1.

tappo-tondo-a-tenuta-T200

Codice Dn A B C
4540 0080 80 75 22 88
4540 0100 100 95 22 108
4540 0120 120 115 22 128
4540 0130 130 125 22 138
4540 0140 140 135 22 148
4540 0150 150 145 22 158
4540 0160 160 155 22 168
4540 0180 180 175 22 188
4540 0200 200 195 22 208
4540 0230 230 – – –
4540 0250 250 245 22 258
4540 0300 300 195 22 308
4540 0350 350 – – –
4540 0400 400 – – –

PIASTRA PIANA MONOPARETE DI FINITURA SOLETTA

Componente utilizzato per ripristinare fori di passaggio nei solai o nelle pareti. Non deve essere utilizzato come protezione per eventuali materiali combustibili. Può essere realizzato anche in pendenza e ne consegue che le quote A e D variano in funzione di essa.

piastra-piana-monoparete

Codice Dn A B C D
45390 0080 80 100 200 330 320
45390 0100 100 120 200 330 320
45390 0120 120 140 200 330 320
45390 0130 130 150 200 330 320
45390 0140 140 160 200 330 320
45390 0150 150 170 200 330 485
45390 0160 160 180 200 330 485
45390 0180 180 200 200 330 485
45390 0200 200 220 200 330 485
45390 0230 230 250 200 330 485
45390 0250 250 270 200 330 485
45390 0300 300 320 200 330 485
45390 0350 350 370 200 330 485
45390 0400 400 420 200 330 485
Clear Filters
ISOLANTI – COIBENTAZIONI PER CAMINI MONOPARETE IN LANA MINERALE
ISOLANTI – COIBENTAZIONI PER CAMINI MONOPARETE IN LANA MINERALE
SERIE FLEX – FLESSIBILE IN ACCIAIO INOX AISI 316L CON PARETE INTERNA LISCIA
SERIE FLEX – FLESSIBILE IN ACCIAIO INOX AISI 316L CON PARETE INTERNA LISCIA
MONOPARETE ACCIAIO INOX AISI 316L A SEZIONE OVALE
MONOPARETE ACCIAIO INOX AISI 316L A SEZIONE OVALE
ACCESSORI – COMPONENTI PER IL SOSTEGNO E IL FISSAGGIO DI CAMINI
ACCESSORI – COMPONENTI PER IL SOSTEGNO E IL FISSAGGIO DI CAMINI
MONOPARETE ACCIAIO INOX AISI 316L AD INNESTO RAPIDO CON FASCETTA DI BLOCCAGGIO
MONOPARETE ACCIAIO INOX AISI 316L AD INNESTO RAPIDO CON FASCETTA DI BLOCCAGGIO
Précédent
Suivant

Made by Quantik 🚀
