Fibrotubi

IL SISTEMA COMPRENDE:

  • Telaio in alluminio estruso verniciato bianco
  • Pannello porta tamburato bianco da 44 mm verniciabile
  • 3 cerniere a scomparsa
  • Serratura magnetica (maniglia non inclusa)
  • Guarnizioni perimetrali bianche in schiuma poliuretanica
    ad alte prestazioni
  • Zanche per il fissaggio alla parete
  • Rete anticavillatura

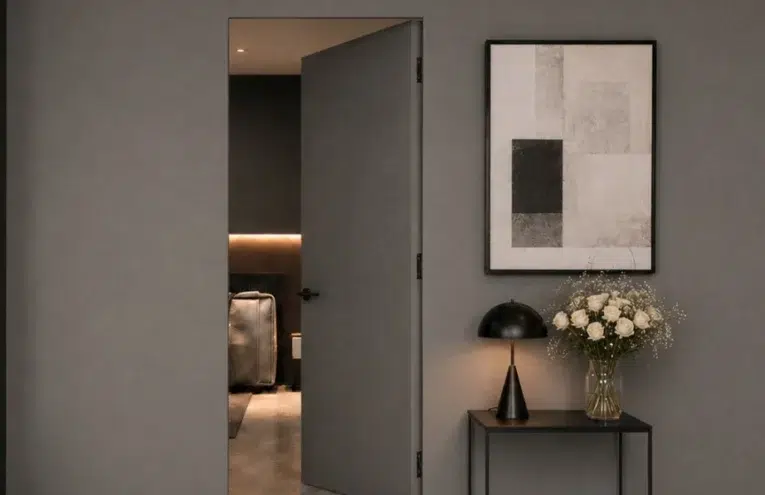

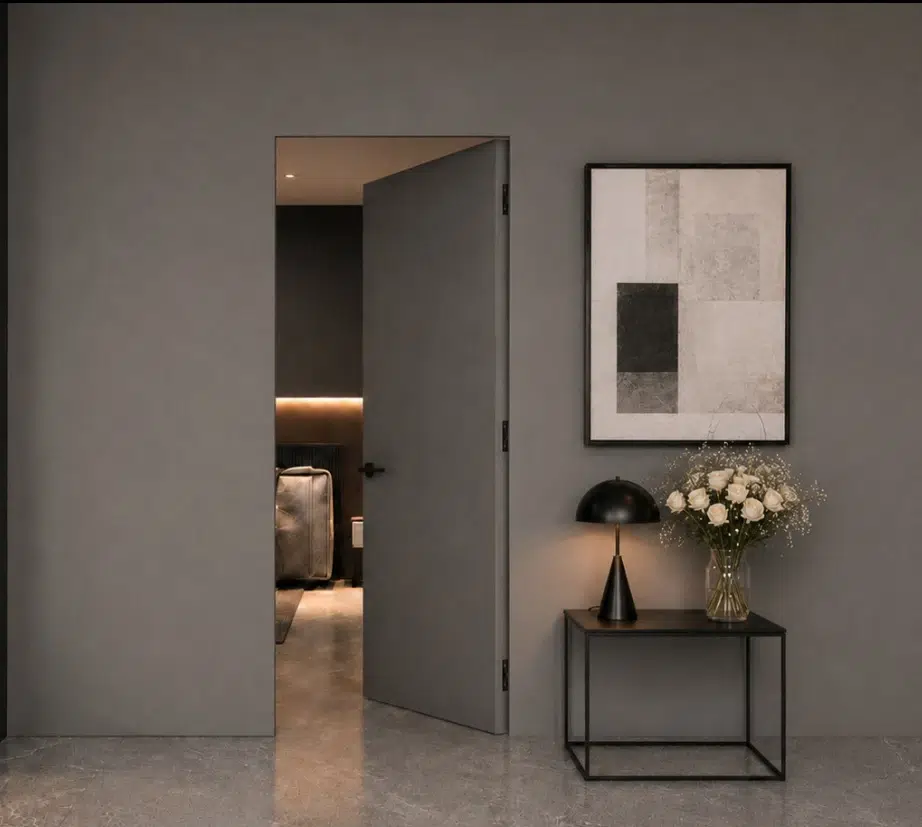

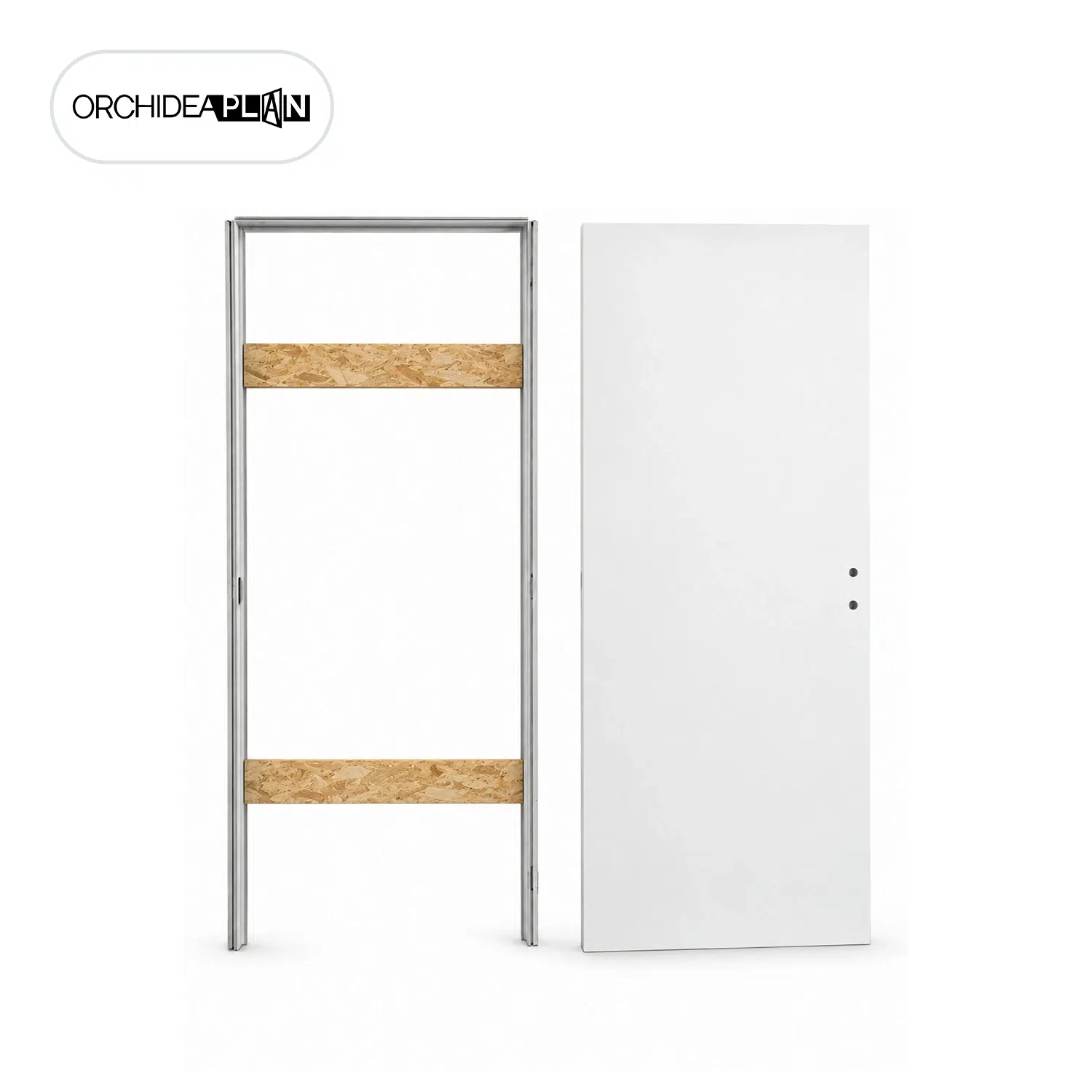

Orchidea Plan

sistema filomuro con porta battente reversibile

Orchidea Plan è la nuova soluzione Fibrotubi per porte battenti filomuro reversibili, progettata per integrarsi perfettamente negli ambienti: nessuna cornice, nessun coprifilo, massima continuità estetica.

L’esclusivo sistema brevettato Fibrotubi garantisce la battuta dell’anta su tre lati – laterali e superiore per una chiusura più precisa e confortevole, limitando il passaggio di luce, aria, polvere e rumore.

Con un unico modello Orchidea Plan, offre quattro configurazioni di apertura: destra o sinistra e a spingere o a tirare. L’anta bianca fornita con il sistema è verniciabile può essere rifinita come la parete con pittura, resina o carta da parati.

Adatta a pareti in laterizio e cartongesso, è la soluzione ideale per nuove costruzioni e ristrutturazioni.

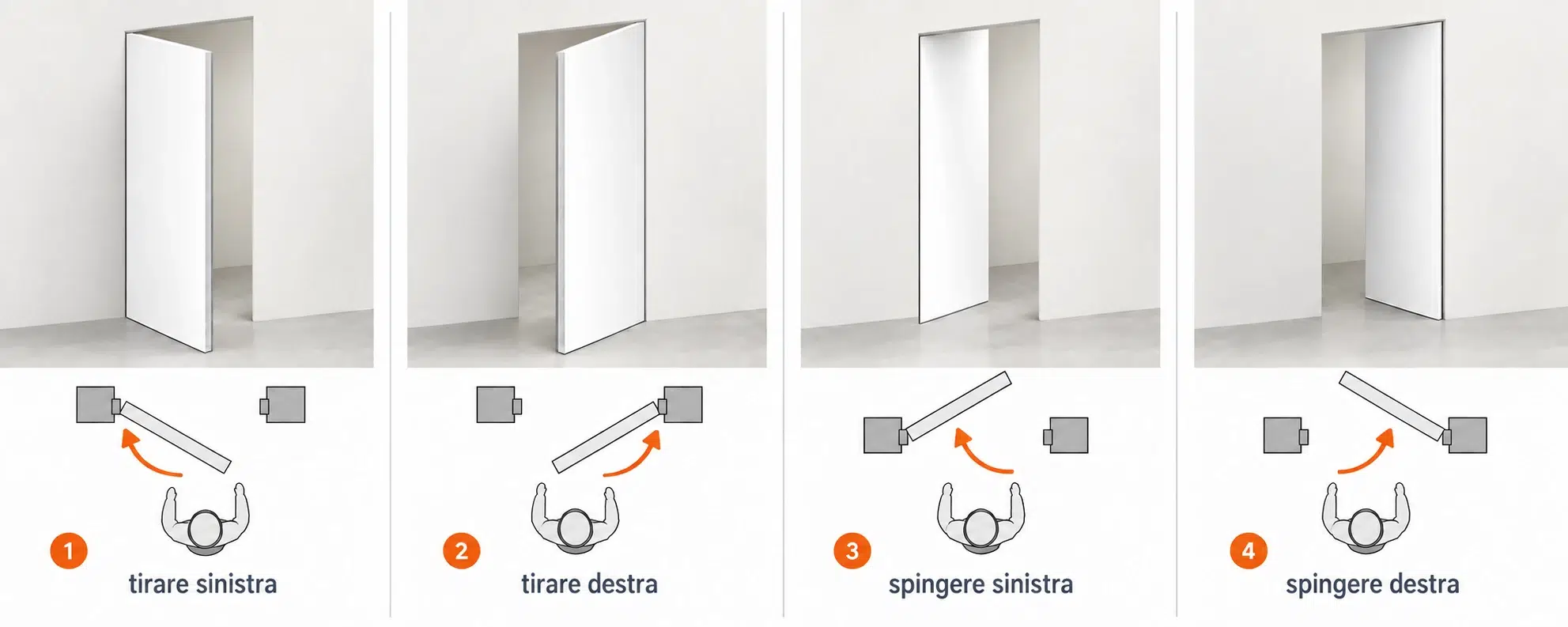

Configurazioni di apertura

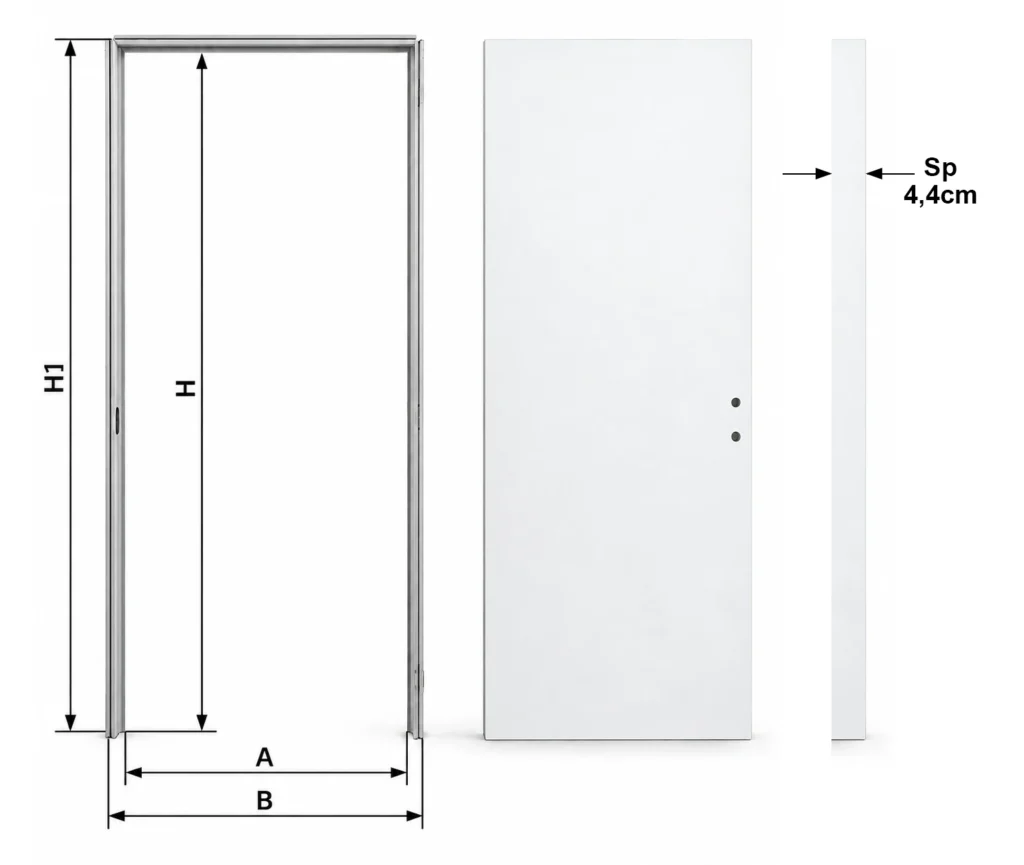

LUCE PASSAGGIO IN LARGHEZZA LUCE DI PASSAGGIO IN ALTEZZA INGOMBRO TELAIO IN LARGHEZZA INGOMBRO TELAIO IN ALTEZZA
A (cm) H (cm) B (cm) H1 (cm)
60 210 69.2 214.6
70 210 79.2 214.6
80 210 89.2 214.6
90 210 99.2 214.6

Scarica i modelli CAD e BIM

Sono disponibili sul portale BIM&CO i modelli 3d dei telai in formato CAD e BIM.
