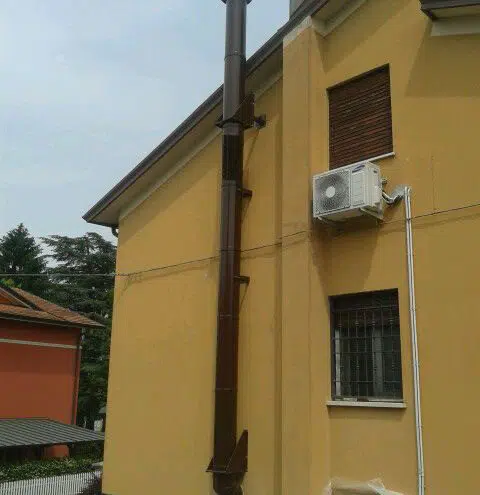

Terminali e converse
La serie Terminali Architettonici/Comignoli prodotta da Fibrotubi S.r.l. racchiude quei dispositivi che, posti al termine di un camino/canna fumaria, permettono la dispersione dei prodotti della combustione anche in presenza di avverse condizioni atmosferiche. I requisiti che caratterizzano questa serie sono:
- avere sezione utile di uscita non minore del doppio di quella del camino/canna fumaria sul quale è inserito
- essere conformato in modo da impedire la penetrazione nel camino/canna fumaria della pioggia e della neve
- essere costruito in modo che, anche in caso di venti di ogni direzione ed inclinazione, venga comunque assicurata l’evacuazione dei prodotti della combustione
Tipologie
Posizionamento comignoli
POSIZIONAMENTO DEI COMIGNOLI E O TERMINALI SU EDIFICI CON TETTI IN PENDENZA >10° (17,6%)
| Simbolo | c | a |
| Descrizione | Distanza misurata a 90° dalla superficie del tetto (mm) | Altezza sopra il colmo del tetto (mm) |
| Aria di rispetto | ||
| Sistema fumario operante con pressione negativa | 1300 | 500 |
| Sistema fumario operante con pressione positiva | 500 | 500 |
| Sistema fumario operante con pressione positiva | 500 | 500 |
POSIZIONAMENTO DEI COMIGNOLI E O TERMINALI SU EDIFICI CON TETTI IN PENDEN ZA >10° (17,6%) RISPETTO AD ABBAINI E LUCERNARI
| Simbolo | Abbaino | Lucernario |
| Descrizione | A= Distanza laterale da abbaino B= Altezza sopra il colmo della struttura dell’abbaino L= Distanza frontale da abbaino | D= Distanza dal filo superiore o laterale di aperture o finestre D= Distanza dal filo inferiore di aperture o finestre V= Altezza sopra apertura o finestre |
| Zone di rispetto | ||
| Sistema fumario operante con pressione negativa | A= 1500 / B= 1000 / L= 3000 C= 1000 / D= 3000 / V= 1000 | |
| Sistema fumario operante con pressione positiva | A= 600 / B= 600 / L= 2500 C= 600 / D= 2500 / V= 1000 | |
| Sistema fumario operante con pressione positiva | A= 600 / B= 600 / L= 2500 C= 600 / D= 2500 / V= 1000 | |
POSIZIONAMENTO DEI COMIGNOLI E O TERMINALI SU EDIFICI CON TETTI PIANI RISPETTO A VOLUMI TECNICI PRIVI DI APERTURE
Quote di sbocco in funzione della distanza del terminale dell’ostacolo privo di aperture
| Pressione negativa | Pressione positiva | ||
| Distanza (mm) | Quota di sbocco | Distanza (mm) | Quota di sbocco |
| X ≤ 2000 X > 2000 | Z + A2 B | X ≤ 1200 X > 1200 | Z + A2 B |
Con il simbolo Z si intende l’altezza (mm) dell’ostacolo o vano tecnico; in merito alle quote A2 e B vedere prospetto 1.1 (UNI 7129 parte 3)
Indicazione quote di sbocco:
| Simbolo | A2 | B* |
| Descrizione | Altezza sopra la falda virtuale tesa tra i tetti di edifici od ostacoli o vani tecnici adiacenti in assenza di aperture/finestre | Altezza sopra tetti piani o parapetti chiusi |
| Distanze da rispettare | ||
| Pressione negativa | 500 | 1000 |
| Pressione positiva | 500 | 500 |
| Cappe aspiranti | 500 | 500 |
POSIZIONAMENTO DEI COMIGNOLI E O TERMINALI SU EDIFICI CON TETTI PIANI RISPETTO A VOLUMI TECNICI DOTATO DI APERTURE
Quote di sbocco in funzione della distanza del terminale dell’ostacolo privo di aperture
| Pressione negativa | Pressione positiva | ||
| Distanza (mm) | Quota di sbocco | Distanza (mm) | Quota di sbocco |
| X = 3000 3000 < X = 5000 X > 5000 | Z + A2 J B | X = 2500 2500 < X = 4000 X > 4000 | Z + A2 J B |
In caso di presenza del balcone o terrazza (invece che di semplice finestra), la quota X deve essere computata a partire dalla balaustra (chiusa o aperta che sia) e non dalla parete dell’edificio.
Con il simbolo Z di intende l’altezza (mm) dell’ostacolo o vano tecnico.
Finiture
TESTA DI MORO OPACO EFFETTO DAMASCATO (RAL 8017)
In caso di temperatura rilevata (sulla parete esterna) superiore a 250° la vernice applicata può esfoliare e staccarsi.
FINITURA PARETE ESTERNA TESTA DI MORO OPACO (RAL 8017)
In caso di temperatura rilevata (sulla parete esterna) superiore a 250° la vernice applicata può esfoliare e staccarsi.
FINITURA PARETE ESTERNA BLACK
In caso di temperatura rilevata(sulla parete esterna)superiore ai 450°, la vernice applicata può sbiancare.
FINITURA PARETE ESTERNA BIANCO (RAL 9010)
In caso di temperatura rilevata(sulla parete esterna)superiore ai 250°, la vernice applicata può sbiancare.
