Fibrotek
Système thermo-isolant de couverture
Fibrotek est proposé comme solution adaptée aussi bien aux travaux de rénovation de toitures existantes qu’à la réalisation de nouvelles couvertures. Il représente une solution idéale pour une mise en conformité rapide et efficace de la toiture aux exigences actuelles de confort thermique prévues par les réglementations en vigueur.
Le panneau Fibrotek, en tant que système complet de toiture, remplit les fonctions suivantes :
- support plan continu (voligeage) ;
- panneau isolant thermique ;
- écran secondaire d’étanchéité ;
- profil métallique pour la création d’une lame d’air ;
- support et système d’ancrage du revêtement de couverture.
Il est utilisé en combinaison avec des tuiles canal, des tuiles portugaises ainsi qu’avec les systèmes métalliques de couverture de Fibrotubi (Coppo/Corinzio et profil Tek 28).
Caractéristiques techniques
| Largeurs disponibles | |
| Largeur standard : de 281 à 420 mm | |
| Largeur réduite : de 246 à 280 mm | |
| Largeur majorée : de 421 à 720 mm | |
Épaisseurs du panneau | 60 – 80 – 100 – 120 – 140 – 160 mm |

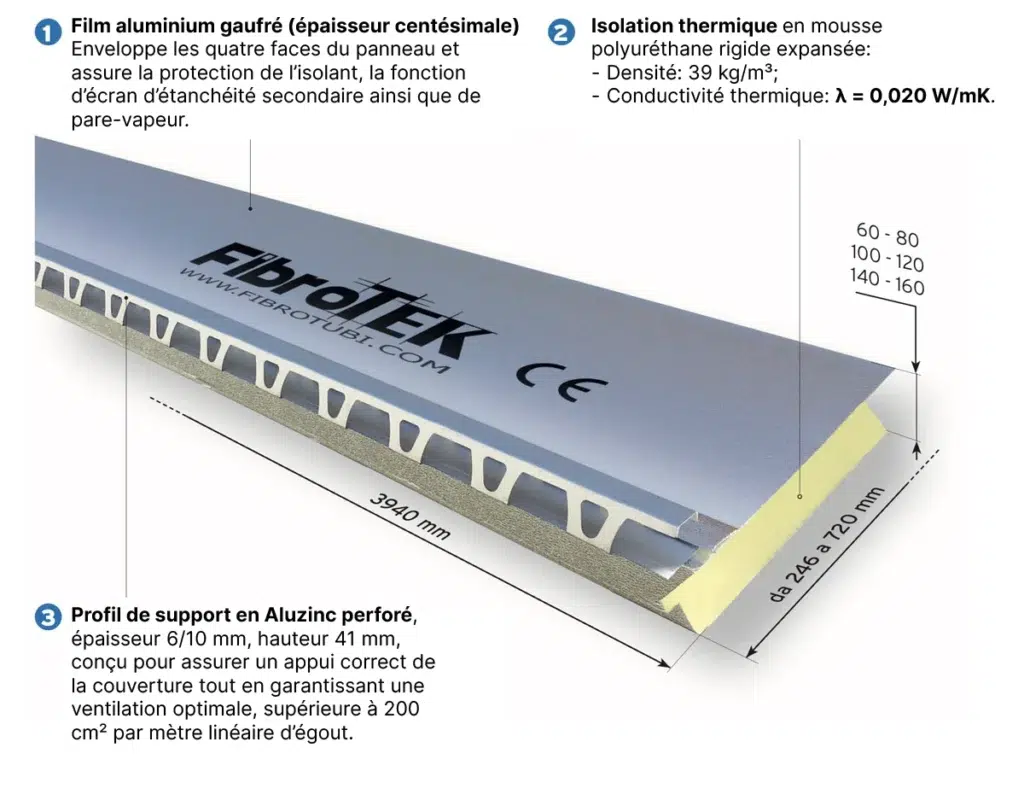

- Isolation thermique en mousse polyuréthane rigide expansée, densité : 39 kg/m³ ; conductivité thermique déclarée : λ = 0,020 W/mK.
- Parements en film aluminium gaufré (centésimale) enveloppant les quatre faces du panneau, assurant la protection de l’isolant, la fonction d’écran d’étanchéité secondaire ainsi que de pare-vapeur.
- Profil perforé en Aluzinc, conçu pour garantir un appui correct de la couverture tout en assurant une micro-ventilation optimale.
Fibrotek devient ainsi une solution indispensable, en mesure de s’adapter à toutes les typologies de toitures, conformément aux exigences de l’architecture moderne.
Fermeture longitudinale à battants opposés pour assurer la continuité de la couche isolante
Fermeture longitudinale à queue d’aronde pour assurer la continuité de la couche isolante
Fixation du panneau Fibrotek
Avantages
Thermo-isolant
Le système isolant FibroTek est constitué de polyuréthane expansé rigide à haute densité, actuellement le matériau présentant la meilleure conductivité thermique pour une épaisseur équivalente.

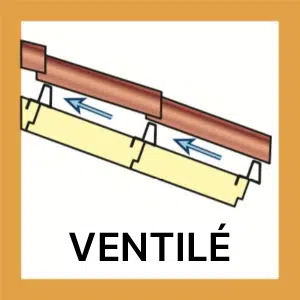

Ventilé
Grâce à la conception spéciale du profil métallique de support, qui crée une lame d’air de 4 cm d’épaisseur, une excellente ventilation est assurée, parfaitement répartie sous toute la couverture, ce qui se traduit par : - un meilleur confort intérieur, grâce à l’évacuation de la chaleur excessive accumulée en été et de la condensation en hiver ;- une durée de vie prolongée de la couverture, grâce au maintien de conditions de température et d’humidité similaires entre l’intrados et l’extrados du revêtement.
Imperméable
Le film centésimal en aluminium gaufré qui recouvre la couche isolante garantit non seulement la protection de l’isolant contre la détérioration due au contact avec l’air, mais agit également comme pare vapeur à la remontée (partie inférieure du panneau) et contre les infiltrations possibles provenant de la couverture, permettant à l’eau de s’écouler jusqu’à la gouttière. FibroTek joue le rôle de second écran étanche, en complément de l’étanchéité primaire assurée par la couverture.
Résistant
Les panneaux FibroTek, lorsqu’ils sont posés sur une structure continue (dalle en béton armé, voliges en bois), constituent un plancher porteur entièrement praticable. En cas d’appuis discontinus (ossature en bois ou en acier), il est nécessaire de marcher en posant les pieds sur les profilés métalliques, en évitant les points de jonction entre les panneaux. La section importante du profilé métallique a été conçue pour supporter correctement non seulement les charges de marche.
Rapide et économique
La pose des panneaux FibroTek est extrêmement rapide grâce au profilage à battants opposés, qui garantit précision et sécurité de l’emboîtement, ainsi qu’à la légèreté notable des panneaux. La fixation de la couverture est également facilitée et sécurisée grâce à la large base d’appui sur le profilé métallique. Il ne faut pas non plus négliger l’avantage économique : l’intégration de plusieurs couches en un seul panneau permet en effet un gain considérable lors de la phase de pose.
Applications
Le système FibroTek supporte les tuiles de type marseillaises, portugaises, romaines, les tuiles canal, les tuiles en béton, les plaques en ardoise, les plaques ondulées ou nervurées polyester, fibro-ciment ou métal. Le profil de support en Aluzinc est en mesure de s’adapter aux différentes exigences de pose et de fixation des matériaux de couverture, allant du simple crochet de blocage des tuiles aux vis autotaraudeuses des plaques métalliques.
Accessoires
Mousse polyuréthane
Mousse polyuréthane Fibropur de 750 ml (1 toutes les ~50 m²)
Silicone Fibro
Silicone Fibro Flexil couleur gris (1 tous les ~8 m²)
Ruban adhésif
Ruban adhésif Fibroband en aluminium butylique, 100 mm (1 tous les ~30 m²)
Pare-oiseaux cranté
Pare-oiseaux cranté en PVC, H 110 mm (1 tous les mètres linéaires)
Profil métallique de support
Profil métallique de support en Aluzinc (longueur 3940 mm)
Fixations vis et chevilles
Fixations vis et chevilles (1 tous les mètres linéaires)
Membrane respirante
Membrane respirante
Sous-faîtage ventilé
Sous-faîtage ventilé en acier inox
Support sous-faîtage
Support sous-faîtage
Faîtage sous-tuiles ventilé
Faîtage sous-tuiles ventilé en tôle et zinc/plomb
Documentation
Rapporto di prova – conduttività termica iniziale per Fibrotek spessore 100 mm
1 fichier·s 4.19 MB
Rapporto di prova – conduttività termica iniziale per Fibrotek spessore 80 mm
1 fichier·s 4.19 MB
Rapporto di prova – conduttività termica finale per Fibrotek spessore 60 mm
1 fichier·s 4.19 MB
Rapporto di prova – conduttività termica iniziale per Fibrotek spessore 60 mm
1 fichier·s 4.24 MB
Modèles CAD et BIM
Téléchargez les modèles CAD et BIM
Les modèles 3D des panneaux au format CAD et BIM sont disponibles sur le portail BIM&CO. Vous pouvez y accéder pour visualiser et télécharger les fichiers nécessaires à votre projet.
