Fibrotubi sfruttando il know how del metallo ha rivoluzionato il mercato con  una soluzione applicativa da sottocopertura che risolve tutti i limiti fino ad oggi esistenti sui materiali in commercio.
Sottocoppo metallico riduce drasticamente i problemi di peso, fragilitĂ del laterizio, errata posa dei coppi; inoltre può essere installato a pendenze inferiori rispetto agli standard tradizionali mantenendo inalterate le garanzie di tenuta all’acqua.
Il sistema Sottocoppo metallico è studiato per essere impermeabile, pedonabile, resistente (supporta alti carichi nonostante la sua leggerezza) e ancorare il coppo con efficacia nel tempo.
Ogni lastra di Sottocoppo viene fornita con quattro correntini giĂ preforati per lâancoraggio dei coppi tradizionali e il fissaggio. Il correntino è dimensionato  per essere piĂš corto della lastra e va installato sullâonda alta in modo da permettere la sovrapposizione di piĂš lastre in caso di falde lunghe.



Altezza profilo | 32 mm |
Larghezza totale | 859 mm |
Larghezza utile | 777 mm |
Lunghezze standard lastre | 1520 / 2130 / 2440 / 2750 / 3060 / 3990 mm |
Lunghezze standard profilo correntino | 1344 / 1932 / 2268 / 2520 / 2856 / 3780 mm |
Pendenza minima di utilizzo | 15 % |
Peso lastra in acciaio preverniciato 0,6 mm | circa 6,2 kg/m2 |
Peso profilo in acciaio | circa 0,31 kg/ml |
Materiale | acciaio preverniciato |
Finiture disponibili | rosso coppo |
Utilizzo consigliato | copertura |

Fissaggio su legno

Fissaggio su ferro

Sovrapposizione laterale

Installazione con malte o adesivi poliuretanici

Installazione con ganci
VANTAGGI
- Impermeabile anche a bassa pendenza (min per installazione15%);
- Pedonabile e resistente senza rischi di rottura;
- Ventilato con ancoraggio sicuro dei coppi grazie ai correntini;
- Soluzione leggera rispetto al classico sottocoppo in laterizio infatti pesa solo circa 6,2 kg/m2;
- PossibilitĂ di inserire nelle greche della lastra le staffe per installazione del fotovoltaico;
- Vernice con finitura ad alta resistenza






Schema statico | Spessore acciaio preverniciato[mm] | Interasse appoggio [m] | ||
---|---|---|---|---|
0,5 | 1 | 1,5 | ||
3 appoggi | 0,6 | 821 | 291 | 153 |
4 appoggi | 0,6 | 968 | 352 | 183 |
Limite di deformazione pari a L/200
Carico comprensivo di uno strato di coppi ricoprente la greca di 30 kg/m^2
Norma di riferimento EN 1993-1-3; 1-2; 1-4
Il contenuto della presente tabella di calcolo eâ da considerarsi di massima e con semplice valore indicativo. Eâ di competenza del progettista e/o utilizzatore procedere per i singoli casi di impiego al relativo calcolo strutturale nonchĂŠ determinare le specifiche progettuali applicative del pacchetto di copertura.

Grazie alla possibilitĂ di installare lastre a tutta lunghezza vengono radicalmente ridotti i tempi di posa e garantita una assoluta impermeabilitĂ del manto di copertura.

Sovrapposizione laterale

Sovrapposizione di testata


Gancio di partenza
Disponibile per coppi con spessore indicativo di 15 o 20 mm


Gancio intermedio
Disponibile per coppi con spessore indicativo di 15 o 20 mm

Parapassero

Fermaneve

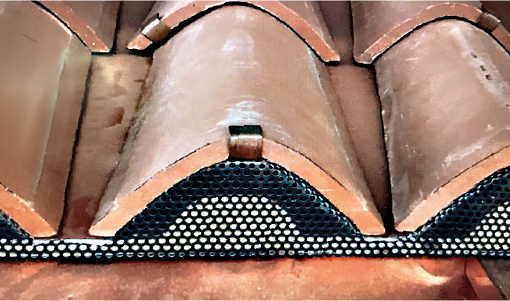

Griglia parapassero
Elemento modulare di areazione e parapassero per la linea di gronda del tetto verniciata in marrone

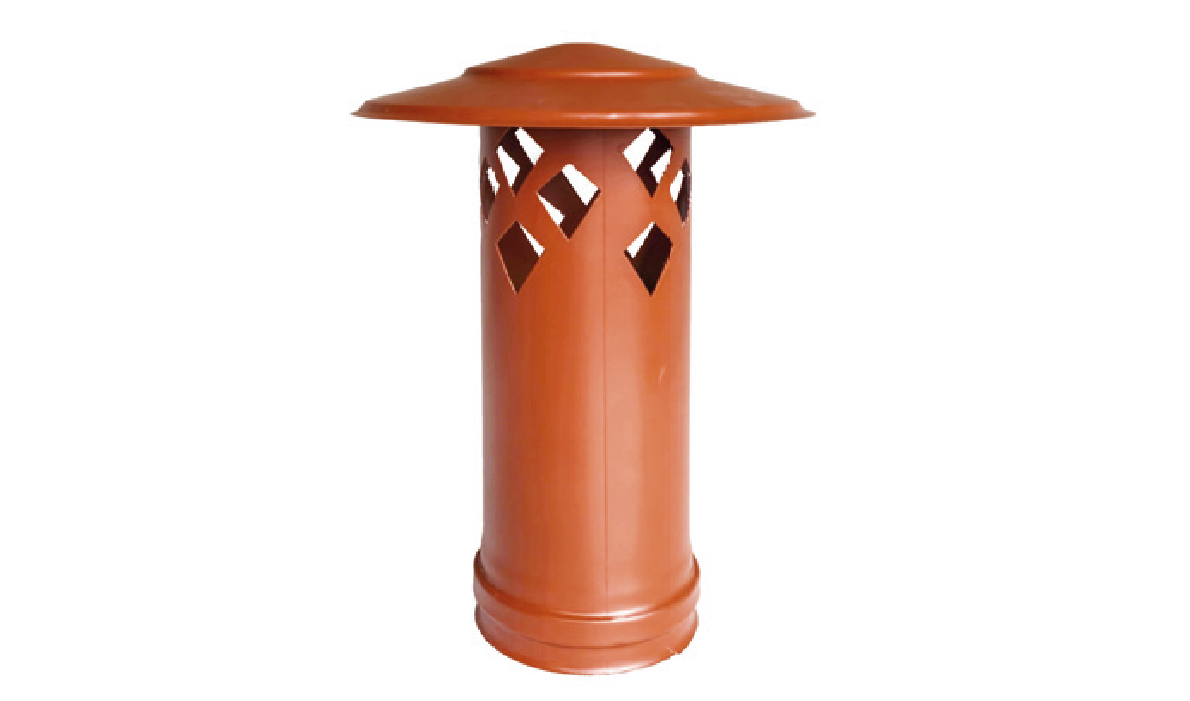

Terminale per sfiato alto
Terminale per sfiato alto in lamiera verniciato rosso coppo resistente ai raggi UV e alle alte temperature; protegge dal vento, dalla pioggia e dalla neve

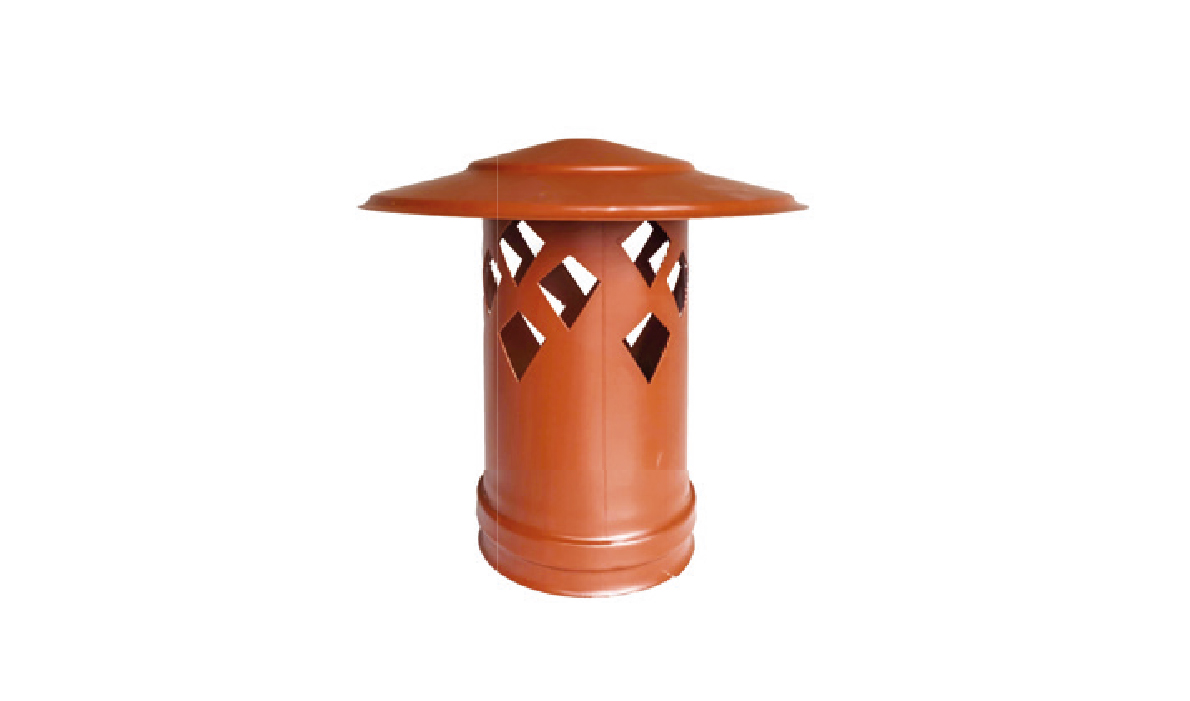

Terminale per sfiato basso
Terminale per sfiato basso in lamiera verniciato rosso coppo resistente ai raggi UV e alle alte temperature; protegge dalla pioggia e dalla neve

Base per sfiato basso
Base per sfiato per Coppo/Isocoppo in lamiera verniciato rosso coppo resistente ai raggi UV e alle alte temperature.
Permette, a mezzo rivettatura e siliconatura, di innestare il terminale.

Collare di fissaggio
Collare di fissaggio da utilizzare per il serraggio meccanico dello sfiato con la conversa

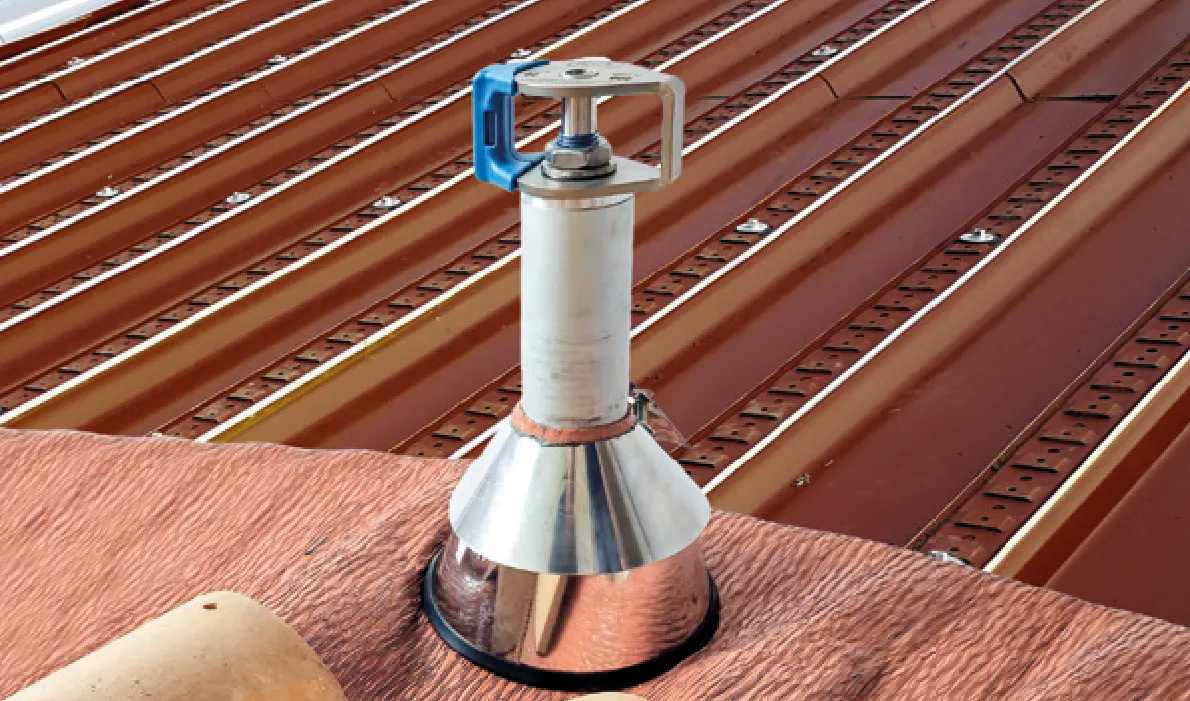

Conversa per il palo della linea
Conversa per il palo della linea vita da utilizzare per impedire che l’acqua piovana si infiltri nella copertura attraverso il palo della linea vita

Conversa per il palo antenna
Conversa per il palo antenna da utilizzare per impedire che l’acqua piovana si infiltri nella copertura attraverso il palo dalla televisione

Conversa per il passaggio dei cavi
Conversa per il passaggio dei cavi per il fotovoltaico da utilizzare per impermeabilizzare il passaggio dei cavi dall’esterno della copertura verso l’interno

Profilo per fotovoltaico First SottoCoppo
in barre di alluminio estruso per l’applicazione di pannelli fotovoltaici al di sopra della greca alta del profilo SottoCoppo metallico

Morsetto intermedio alluminio
preassemblato per profilo First per fissaggio moduli fotovoltaico completo di vite inox dado/piastra 16 x 26 mm
Morsetto terminale alluminio
preassemblato per profilo First per fissaggio moduli fotovoltaico completo di vite inox dado/piastra 16 x 26 mm
Per informazioni riguardo al prodotto o per richiedere un preventivo compila il form sottostante. Risponderemo entro qualche ora.
