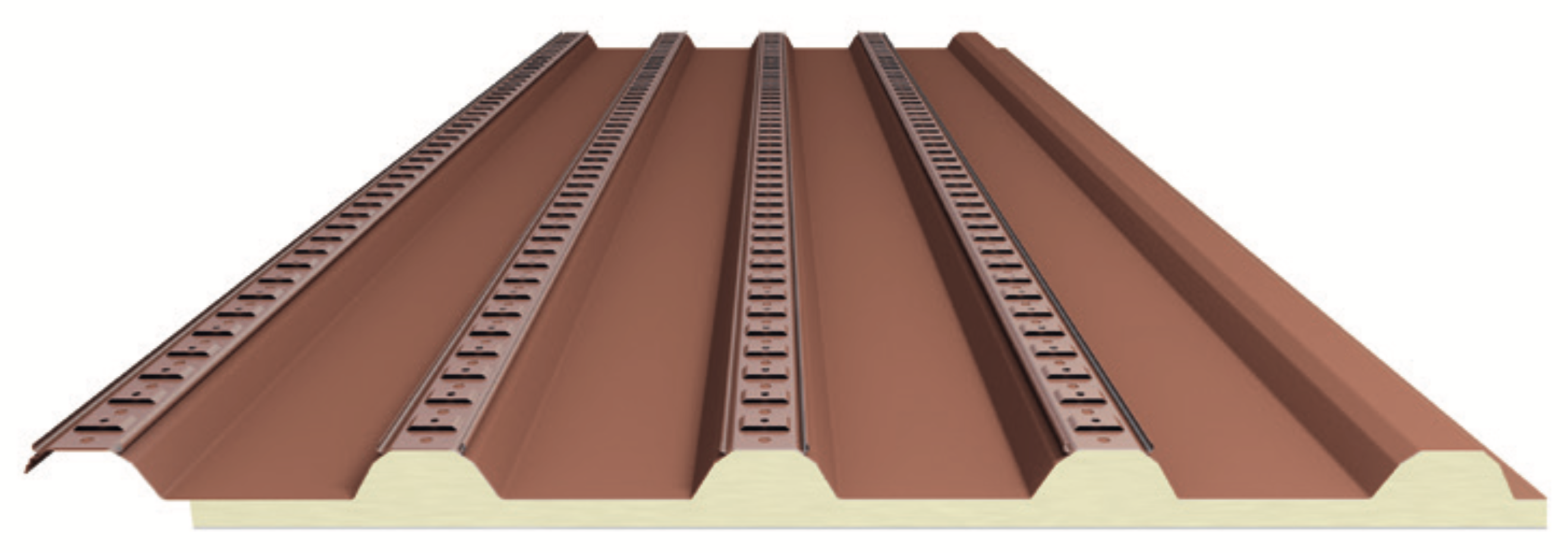

SottoCoppo Coibentato è la logica evoluzione della lastra dalla quale deriva: l’inserimento in un processo continuo di uno strato di coibente in poliuretano espanso permette di apportare al prodotto nuove caratteristiche come: riduzione condensa, aumento della pedonabilità, aumento della resistenza ai carichi gravanti nonché una migliore resistenza termica.
SottoCoppo Coibentato viene automaticamente fornito della parte terminale della lastra priva dello strato coibente, creando quindi un effetto “anti-goccia” nonché garantendo una perfetta sovrapposizione in caso di falde lunghe.

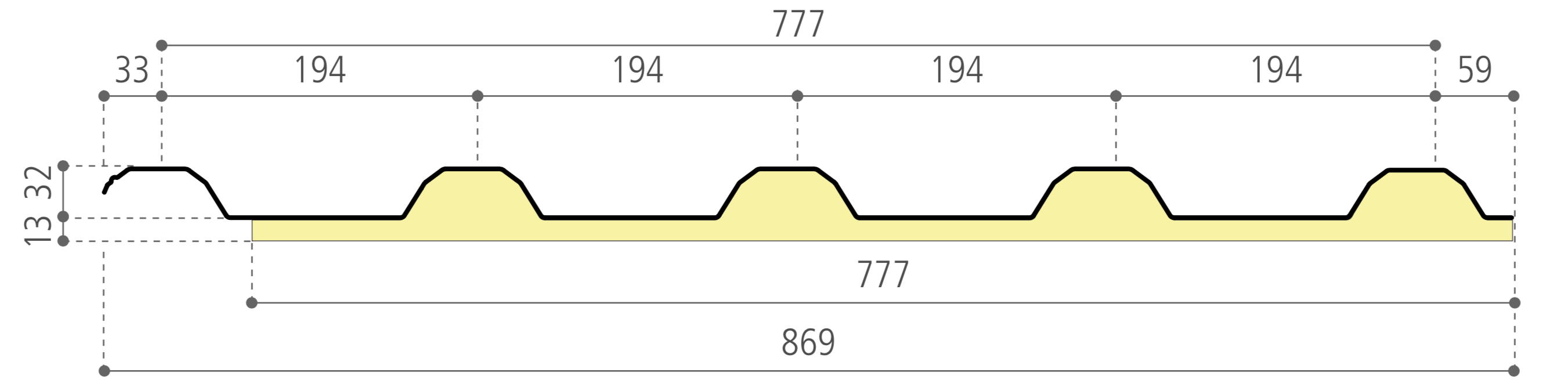

MISURE:
| Altezza profilo | 32 mm |
| Larghezza totale | 869 mm |
| Larghezza utile | 777 mm |
| Lunghezza minima / massima lastre | 1520 mm / 6310 mm |
| Lunghezze standard lastre | 1520 / 2130 / 2440 / 2750 / 3060 / 3990 mm |
| Lunghezze standard profilo correntino | 1344 / 1932 / 2268 / 2520 / 2856 / 3780 mm |
| Overlapping | Tutte le lastre predisposte con 180 mm di overlapping destro |
| Pendenza minima di utilizzo | 15 % |
| Spessore poliuretano | 13 mm |
| Peso lastra in acciaio preverniciato 0,6 mm | circa 7,4 kg/m2 |
| Peso profilo in acciaio | circa 0,31 kg/ml |
| Supporto esterno | acciaio preverniciato |
| Supporto interno | alluminio centesimale finitura bianca |
| Finiture disponibili | rosso coppo |
| Utilizzo consigliato | copertura |
Sovrapposizione laterale
Installazione con malte o adesivi poliuretanici
Installazione con ganci
VANTAGGI
- Riduzione condensa;
- Alta resistenza termica;
- Impermeabile anche a bassa pendenza (min per installazione15%);
- Pedonabile e resistente senza rischi di rottura;
- Ventilato con ancoraggio sicuro dei coppi grazie ai correntini;
- Soluzione leggera rispetto al classico sottocoppo in laterizio infatti pesa solo circa 7,4 kg/m2;
- Possibilità di inserire nelle greche della lastra le staffe per installazione del fotovoltaico;
- Vernice con finitura ad alta resistenza.
| Schema statico | Spessore acciaio preverniciato[mm] | Interasse appoggio [m] | ||
|---|---|---|---|---|
| 0,5 | 1 | 1,5 | ||
| 3 appoggi | 0,6 | 821 | 291 | 153 |
| 4 appoggi | 0,6 | 968 | 352 | 183 |
Limite di deformazione pari a L/200
Carico comprensivo di uno strato di coppi ricoprente la greca di 30 kg/m^2
Norma di riferimento EN 1993-1-3; 1-2; 1-4
Il contenuto della presente tabella di calcolo e’ da considerarsi di massima e con semplice valore indicativo. E’ di competenza del progettista e/o utilizzatore procedere per i singoli casi di impiego al relativo calcolo strutturale nonché determinare le specifiche progettuali applicative del pacchetto di copertura.
Grazie alla possibilità di installare lastre a tutta lunghezza vengono radicalmente ridotti i tempi di posa e garantita una assoluta impermeabilità del manto di copertura.
Sovrapposizione laterale
Sovrapposizione di testata
Gancio di partenza
Disponibile per coppi con spessore indicativo di 15 o 20 mm
Gancio intermedio
Disponibile per coppi con spessore indicativo di 15 o 20 mm
Parapassero
Fermaneve
Per informazioni riguardo al prodotto o per richiedere un preventivo compila il form sottostante. Risponderemo entro qualche ora.
Fibrotubi sfruttando il know how del metallo ha rivoluzionato il mercato con una soluzione applicativa da sottocopertura che risolve tutti i problemi fino ad oggi esistenti sui materiali in commercio, cioè il peso, la fragilità e le dimensioni dei sottocoppi tradizionali che portavano comunque il coppo a scivolare con il tempo verso il basso.
Il sistema Sottocoppo metallico è studiato per essere impermeabile, pedonabile resistente e ancorare il coppo nel tempo, con possibilità d’installazione di staffe per fotovoltaico.
Ogni lastra di Sottocoppo porta N.4 correntini già preforati per l’ancoraggio dei coppi tradizionali e il fissaggio. Il correntino è sempre più corto della lastra e va installato sull’onda alta in modo da lasciare vuota una parte, in base all’installazione e al sormonto.
MISURE:
| Altezza profilo | 32 mm |
| Larghezza totale | 859 mm |
| Larghezza utile | 777 mm |
| Lunghezze standard lastre | 1520 / 2130 / 2440 / 2750 / 3060 / 3990 mm |
| Lunghezze standard profilo correntino | 1344 / 1932 / 2268 / 2520 / 2856 / 3780 mm |
| Pendenza minima di utilizzo | 15 % |
| Peso lastra in acciaio preverniciato 0,6 mm | 6,2 kg/m2 |
| Peso profilo in acciaio | 0,31 kg/ml |
| Materiale | acciaio preverniciato |
| Finiture disponibili | rosso coppo |
| Utilizzo consigliato | copertura |
VANTAGGI
- Riduzione condensa;
- Alta resistenza termica;
- Impermeabile anche a bassa pendenza (min per installazione15%);
- Pedonabile e resistente senza rischi di rottura;
- Ventilato con ancoraggio sicuro dei coppi grazie ai correntini;
- Soluzione leggera rispetto al classico sottocoppo in laterizio infatti pesa solo circa 7,4 kg/m2;
- Possibilità di inserire nelle greche della lastra le staffe per installazione del fotovoltaico;
- Vernice con finitura ad alta resistenza.
| Schema statico | Spessore acciaio preverniciato[mm] | Interasse appoggio [m] | ||
|---|---|---|---|---|
| 0,5 | 1 | 1,5 | ||
| 3 appoggi | 0,5 | 627 | 219 | 116 |
| 0,6 | 821 | 291 | 153 | |
| 4 appoggi | 0,5 | 734 | 265 | 143 |
| 0,6 | 968 | 352 | 183 | |
Limite di deformazione pari a L/200
Carico comprensivo di uno strato di coppi ricoprente la greca di 30 kg/m2
Norma di riferimento EN 1993-1-3; 1-2; 1-4
Il contenuto della presente tabella di calcolo e’ da considerarsi di massima e con semplice valore indicativo. E’ di competenza del progettista e/o utilizzatore procedere per i singoli casi di impiego al relativo calcolo strutturale nonché determinare le specifiche progettuali applicative del pacchetto di copertura.
Grazie alla possibilità di installare lastre a tutta lunghezza vengono radicalmente ridotti i tempi di posa e garantita una assoluta impermeabilità del manto di copertura.
Gancio di partenza
Disponibile per coppi con spessore indicativo di 15 o 20 mm
Gancio intermedio
Disponibile per coppi con spessore indicativo di 15 o 20 mm
Parapassero
Fermaneve
