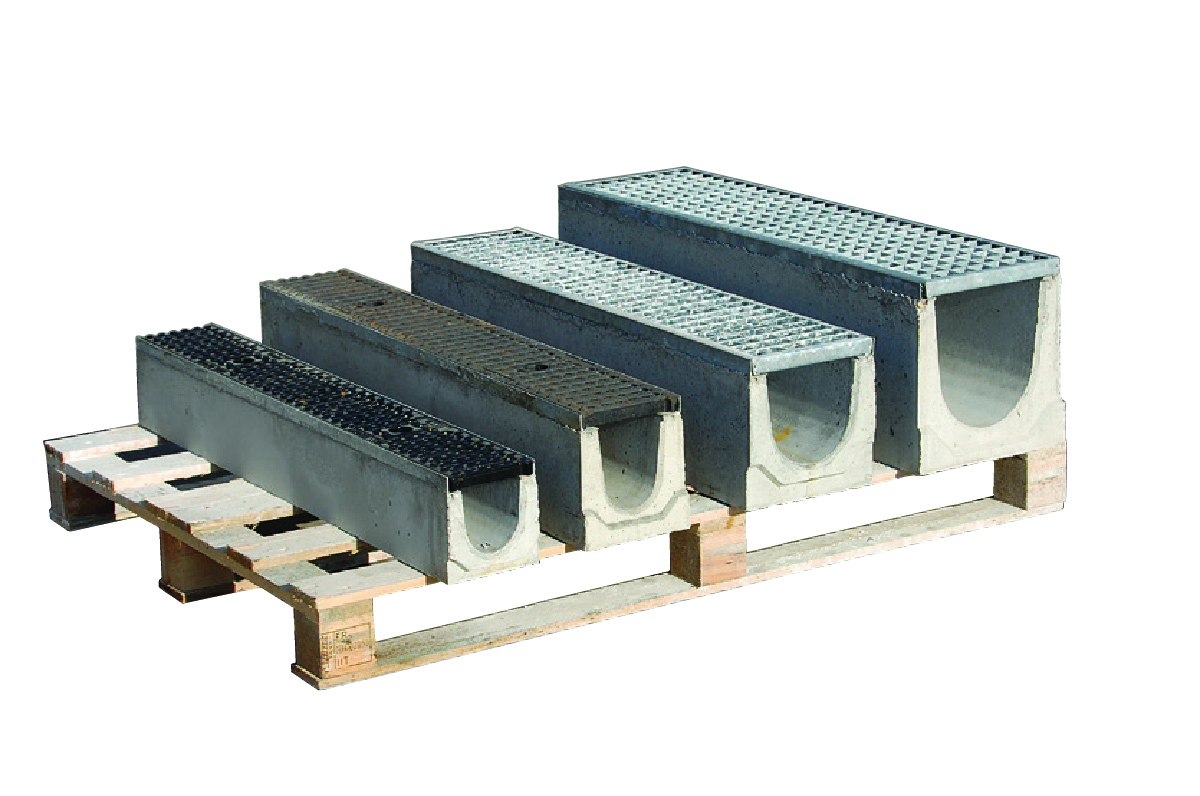

The range of Fibrotubi CE concrete drain channels with grating allows to solve all the problems related to rainwater drainage in parking lots, yards, garages, hypermarkets, parks, football grounds, etc.. Thanks to our new generation of environmentally friendly concrete, it is possible to create compact channels with a very smooth surface suitable to withstand corrosion and the aggressive action of frost and thaw.
Equipped with galvanized steel or cast iron metal grating for any load (from A15 to D400) and aesthetic requirements.
3 versions available:

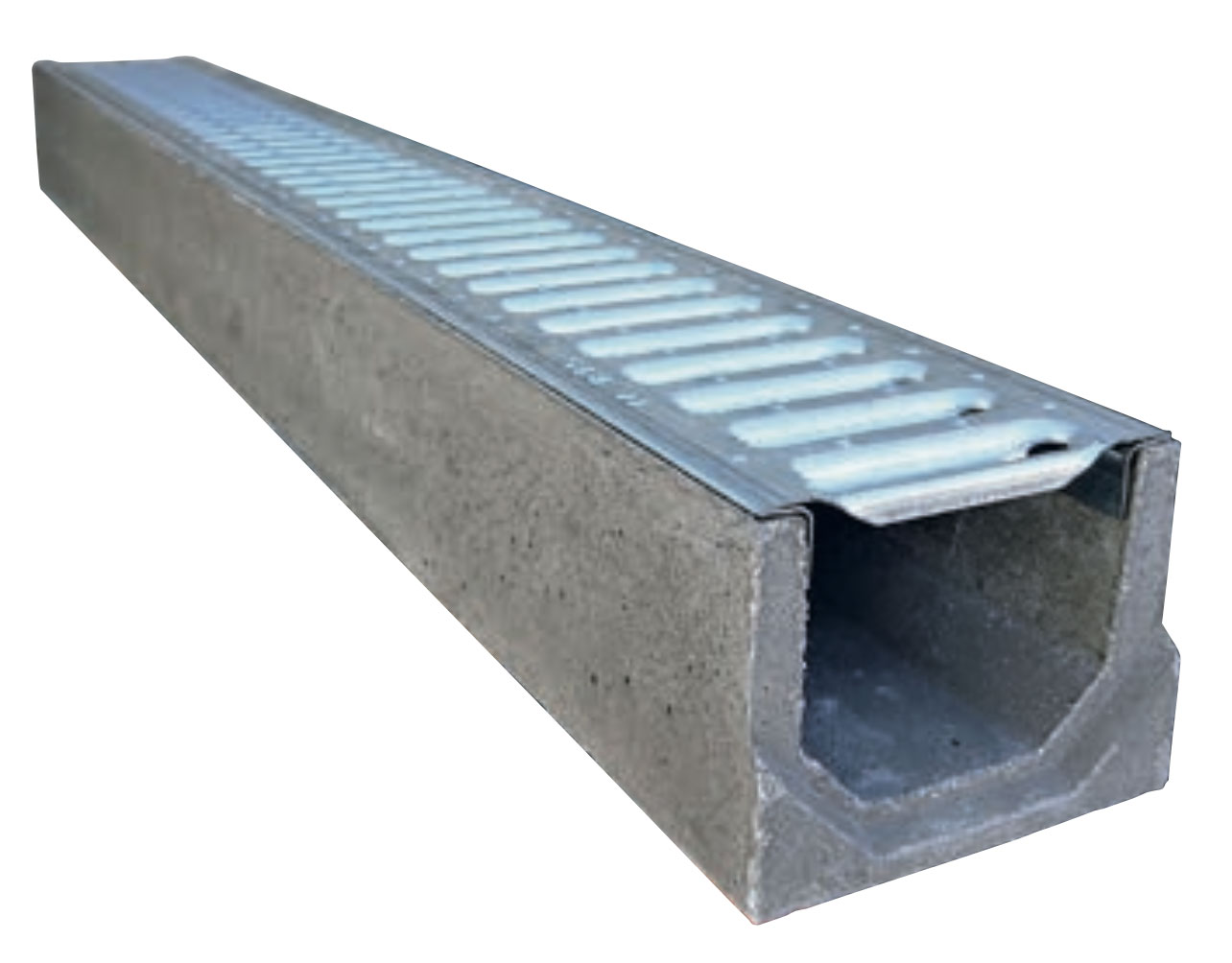

The new FibroSelf channels made of vibrocast (XF4) concrete (cls) reinforced synthetic fibers – load class A15 – are resistant and light, ideal also for DIY purposes, perfect for water conveying in small spaces, and easily transportable by car.
Designed to replace the old polymer channels with the same resistance, they are also ecological.
Diameter 100 channel is equipped with slotted galvanized cast iron gratings. To be used in pedestrian and cycle areas.

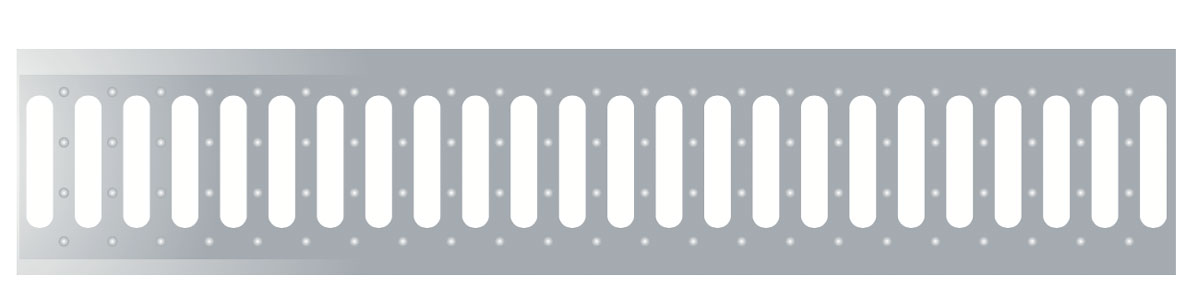

Griglia zincata stampata a ponte ad asole antitacco fessura 8×82
| ø Tipo |
cod. Griglia | Descrizione Canale | Griglia | Sezione Scolo cm^2 | Peso Kg | Quantità per Bancale | Classe Portata Max |
|---|---|---|---|---|---|---|---|
| 100 | 37101002 |
Canale FibroSelf in Cls armato (h 95) |
Griglia zincata stampata a ponte ad asole antitacco fessura 8×82 Lungh. 1000x124x20 mm |
75 | 9 | 49 | A15 |
| 100 | 37101001 |

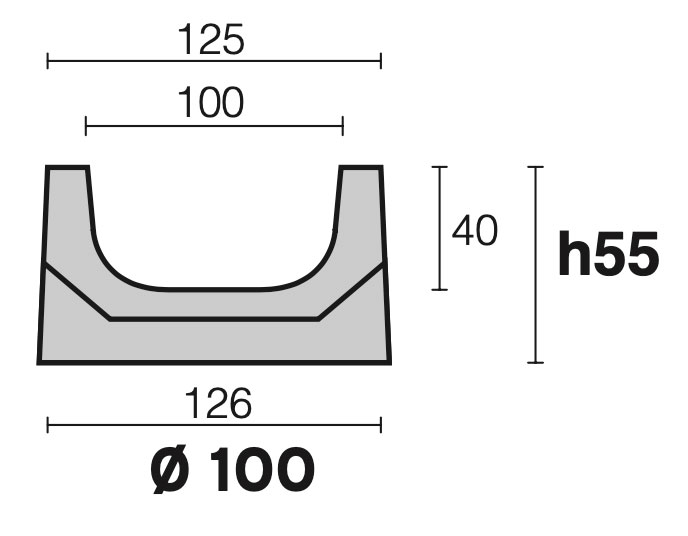

Canale FibroSelf in Cls armato (h 55) |
Griglia zincata stampata a ponte ad asole antitacco fessura 8×82 Lungh. 1000x124x20 mm |
38 |
7 |
49 |
A15 |

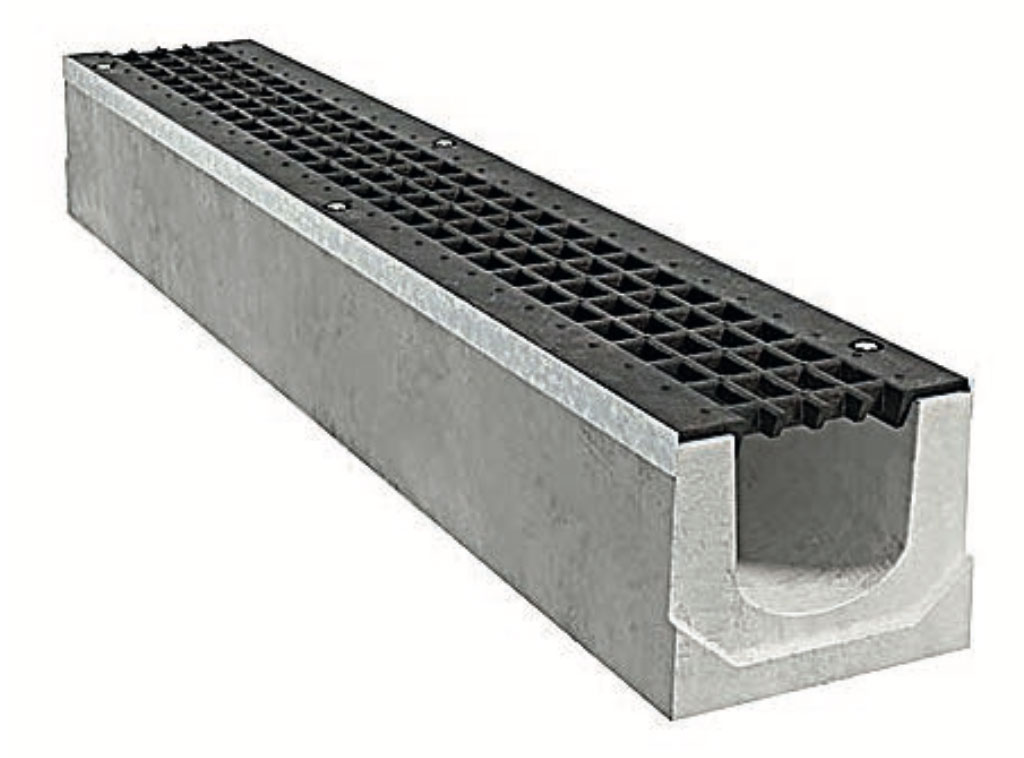

GEA SK channels in cls 450 load class A15- B125- C250 cast concrete are fitted with galvanized or cast iron gratings, the latter featuring edge protection profiles and fixing bolts.
Available diameters are 100-150-200 . To be used on the roadside, private areas, green areas, pedestrian zones, in any case falling within Class 250.
Griglia zincata antitacco maglia 30×10
Griglia in ghisa sferoidale antitacco
| ø Tipo |
cod. Griglia | Descrizione Canale | Griglia | Sezione Scolo cm^2 | Peso Kg | Quantità per Bancale | Classe Portata Max |
|---|---|---|---|---|---|---|---|
| 100 | 37111001 |
Canale SK in Cls (h160) 1 60xh1 60x Lungh. 1 000 mm |
Griglia zincata antitacco a maglia 30×10 Lungh. 1000×156 x 24 mm |
110 | 36 | 30 | B125 |
| 100 | 37111002 |
Canale SK in Cls (h160) 1 60xh1 60x Lungh. 1 000 mm |
N.2 Griglie PREMONTATE in Ghisa sferoidale antitacco (*Lungh. 500 x2 pz.)x157x21 mm + Profilo Salvabordo e fis- saggio a bulloni inox Ø 80 mm |
110 |
41,4 |
30 |
C250 |
| ø Tipo |
cod. Griglia | Descrizione Canale | Griglia | Sezione Scolo cm^2 | Peso Kg | Quantità per Bancale | Classe Portata Max |
|---|---|---|---|---|---|---|---|
| 150 | 37111501 |
Canale SK in Cls (h200) 21 0xh200x Lungh. 1 000 mm |
Griglia zincata antitacco a maglia 30×10 +Fissaggio Lung. 1000x206x24 mm |
210 | 54,4 | 20 | B125 |
| 150 | 37111502 |
Canale SK in Cls (h200) 21 0xh200x Lungh. 1 000 mm |
N.2 Griglie PREMONTATE in Ghisa sferoidale antitacco (*Lungh. 500 x2 pz.) x207x21 mm + Profilo Salvabordo e fis- saggio a bulloni inox Ø 80 mm |
210 |
60 |
20 |
C250 |
| ø Tipo |
cod. Griglia | Descrizione Canale | Griglia | Sezione Scolo cm^2 | Peso Kg | Quantità per Bancale | Classe Portata Max |
|---|---|---|---|---|---|---|---|
| 200 | 37112001 |
Canale SK in Cls (h260) 260xh260x Lungh. 1000 mm |
Griglia zincata antitacco a maglia 30×10 +Fissaggio Lung. 1000x256x33 mm |
400 | 85 | 12 | C250 |
| 200 | 37112002 |
Canale SK in Cls (h260) 260xh260x Lungh. 1000 mm |
N.2 Griglie PREMONTATE in Ghisa sferoidale antitacco (*Lungh. 500 x2 pz.) x257x25 mm + Profilo Salvabordo e fis- saggio a bulloni inox Ø 80 mm |
400 |
84 |
12 |
C250 |

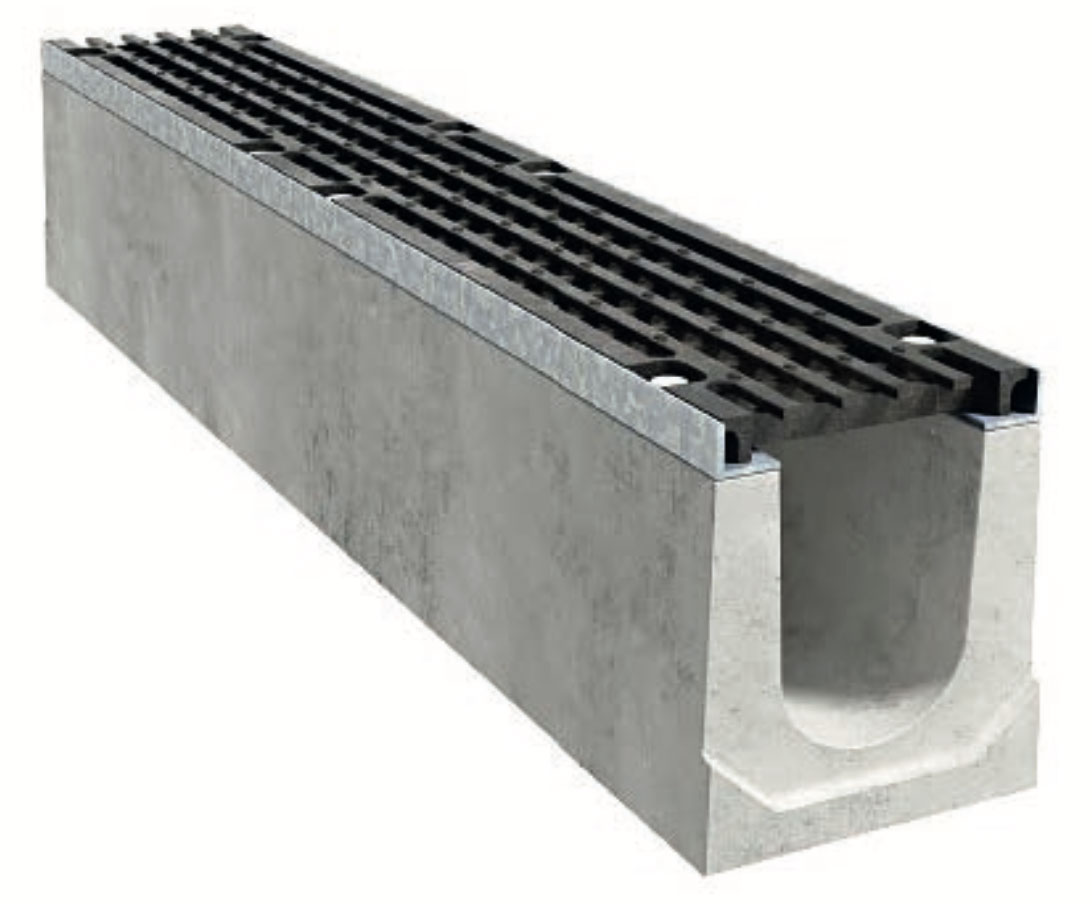

GEA EVO XF4 concrete channels feature high water drain capacity, can be used in areas with high vehicle flow (weight load class B125-C250-D400) and are equipped with a 4 mm thick L-shaped edge protection profile to preserve the channel and the gratings. Heel-proof gratings, in spheroidal cast iron or galvanized steel, are equipped with safety lock and pre-assembled on the channels with M10 bolts.
Available diameters are 100-150-200 .
To be used in busy areas, old town centers, car parks, hypermarkets, railway stations, etc.
Griglia zincata antitacco maglia 30×10 B125
Griglia in ghisa sferoidale antitacco C250
Griglia in ghisa sferoidale antitacco D400 anche C250
| ø Tipo |
cod. Griglia | Descrizione Canale | Griglia | Sezione Scolo cm^2 | Peso Kg | Quantità per Bancale | Classe Portata Max |
|---|---|---|---|---|---|---|---|
| 100 | 37121001 |

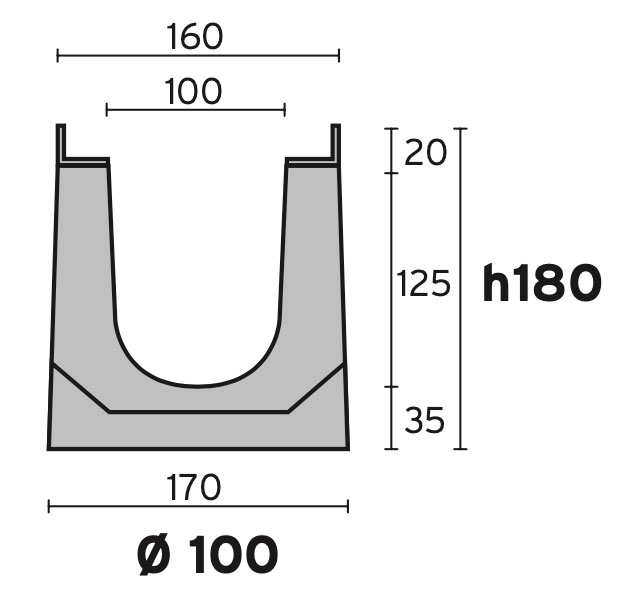

Canale EVO in cls con profilo zincato ad L sp.4 (h180) Lungh. 1 000 mm |
Griglia zincata antitacco PREMONTATA a maglia 30×10 B125 Lungh. 1000x151x20 mm + 4 Bulloni M10 |
110 |
43,9 |
35 | B125 |
| 100 | 37121002 |
Canale EVO in cls con profilo zincato ad L sp.4 (h180) Lungh. 1 000 mm |
N.2 Griglie PREMONTATE in Ghisa sferoidale antitacco C250 (*Lungh. 500 x2 pz.) x151x20 mm + Fissaggio 8 bulloni M10 |
110 |
43,9 |
35 |
C250 |
| 100 | 37121003 |
Canale EVO in cls con profilo zincato ad L sp.4 (h180) Lungh. 1 000 mm |
N.2 Griglie PREMONTATE in Ghisa sferoidale antitacco D400 (*Lungh. 500 x2 pz.) x151x20 mm + Fissaggio 8 bulloni M10 |
110 |
43,9 |
35 |
D400 |
| ø Tipo |
cod. Griglia | Descrizione Canale | Griglia | Sezione Scolo cm^2 | Peso Kg | Quantità per Bancale | Classe Portata Max |
|---|---|---|---|---|---|---|---|
| 100 | 37121501 |
Canale EVO in cls con profilo zincato ad L sp.4 (h220) Lungh. 1 000 mm |
Griglia zincata antitacco PREMONTATA a maglia 30×10 B125 Lungh. 1000x200x20 mm + 4 Bulloni M10 |
220 |
61,5 |
20 | B125 |
| 100 | 37121502 |
Canale EVO in cls con profilo zincato ad L sp.4 (h220) Lungh. 1 000 mm |
N.2 Griglie PREMONTATE in Ghisa sferoidale anti- tacco C250 (*Lungh. 500 x2 pz.)x200x20 mm+ Fissaggio 8 bulloni M10 |
220 |
61,5 |
20 |
C250 |
| 100 | 37121503 |
Canale EVO in cls con profilo zincato ad L sp.4 (h220) Lungh. 1 000 mm |
N.2 Griglie PREMONTATE in Ghisa sferoidale antitacco D400 (*Lungh. 500 x2 pz.) x200x20 mm + Fissaggio 8 bulloni M10
|
220 |
61,5 |
20 |
D400 |
| ø Tipo |
cod. Griglia | Descrizione Canale | Griglia | Sezione Scolo cm^2 | Peso Kg | Quantità per Bancale | Classe Portata Max |
|---|---|---|---|---|---|---|---|
| 200 | 37122001 |
Canale EVO in cls con profilo zincato ad L sp.4 (h290) Lungh. 1000 mm |
Griglia zincata antitacco PREMONTATA a maglia 30×10 B125 Lungh. 1000x250x20 mm + 4 Bulloni M10 |
400 | 95,3 | 12 | B125 |
| 200 | 37122001 |
Canale EVO in cls con profilo zincato ad L sp.4 (h290) Lungh. 1000 mm |
N.2 Griglie PREMONTATE in Ghisa sferoidale anti- tacco C250 [griglia n.3**] (*Lungh. 500 x2 pz.)x250x20 mm + Fissaggio 8 bulloni M10 |
400 |
95,3 |
12 |
C250 |
For information about the product or to request a quote please fill out the form below.
